写在前面:今天给大家发CAD最经典的练习图,钩子的画法,很多人都画过,不会的看下面的详细教程,希望都会。

CAD最经典的练习图-钩子的画法,附上详细教程

最终图纸

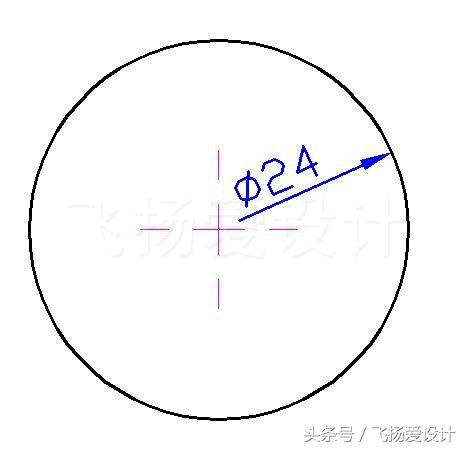

1、用绘图工具里的圆命令,画一个直径24的圆。

CAD最经典的练习图-钩子的画法,附上详细教程

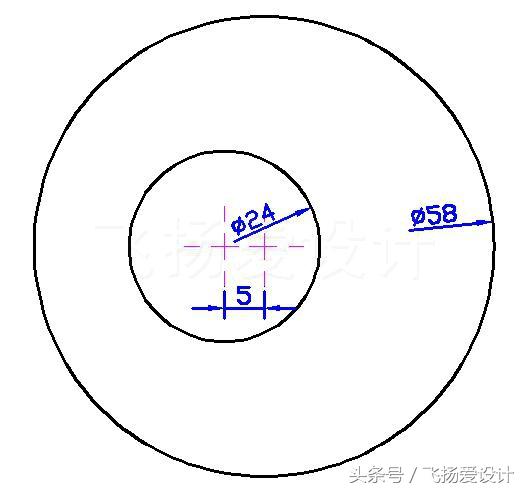

2、同心画一个直径58的圆,然后该圆向右移动距离5。

CAD最经典的练习图-钩子的画法,附上详细教程

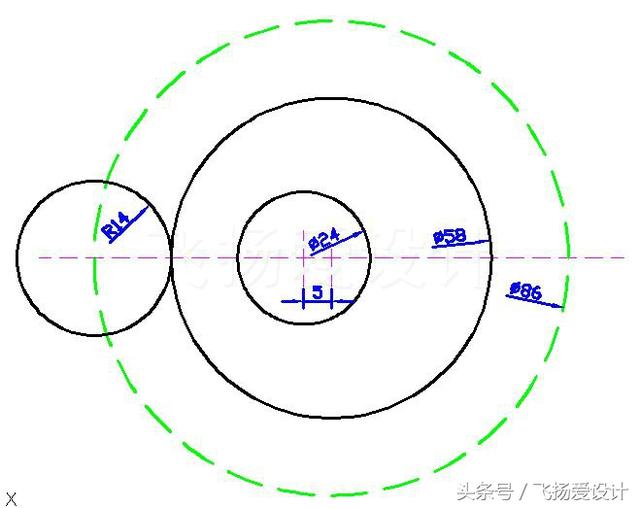

3、以直径58的圆心为圆心画一个直径86的辅助圆,最后画出半径14的圆。

CAD最经典的练习图-钩子的画法,附上详细教程

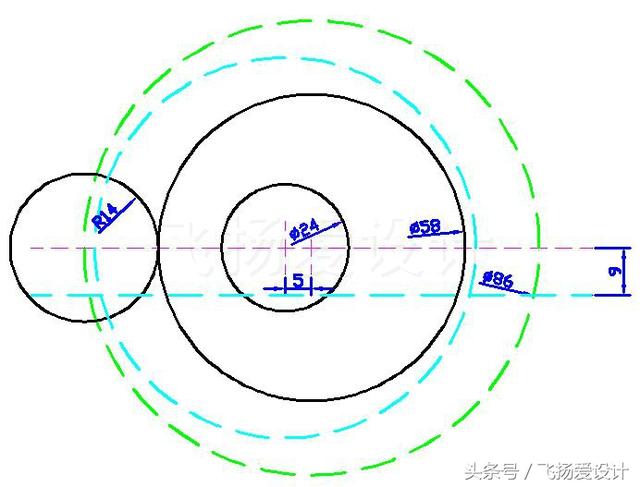

4、以直径24的圆心为圆心,画一个半径36的辅助圆,水平线向下偏移9,如下图青色线所示。

CAD最经典的练习图-钩子的画法,附上详细教程

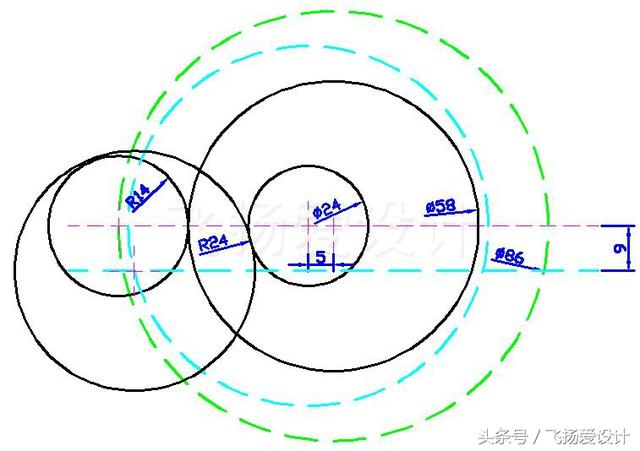

5、以圆和直线相交点为圆心,画半径24的圆,如下图青色线。

CAD最经典的练习图-钩子的画法,附上详细教程

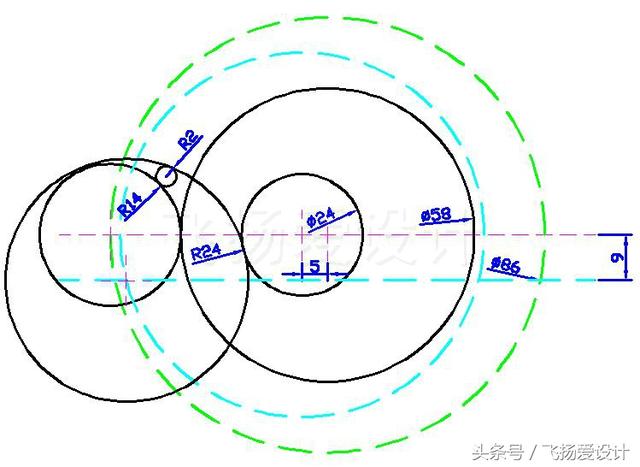

6、用圆相切相切半径命令画出半径R2的圆。

CAD最经典的练习图-钩子的画法,附上详细教程

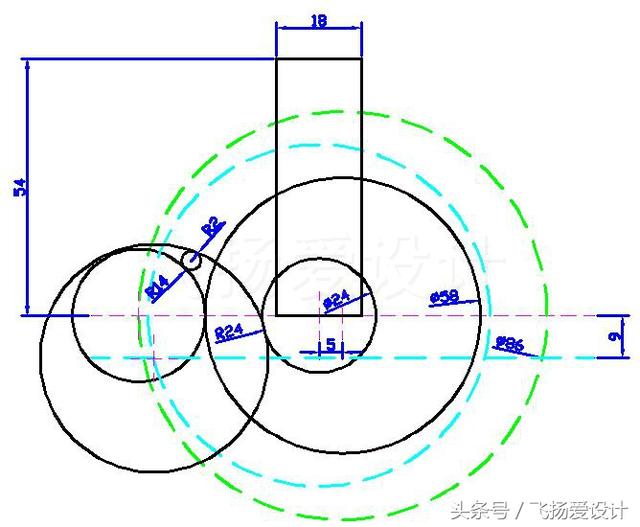

7、用矩形命令画长18宽54的长方形。最下边线中心过直径圆24的圆心。

CAD最经典的练习图-钩子的画法,附上详细教程

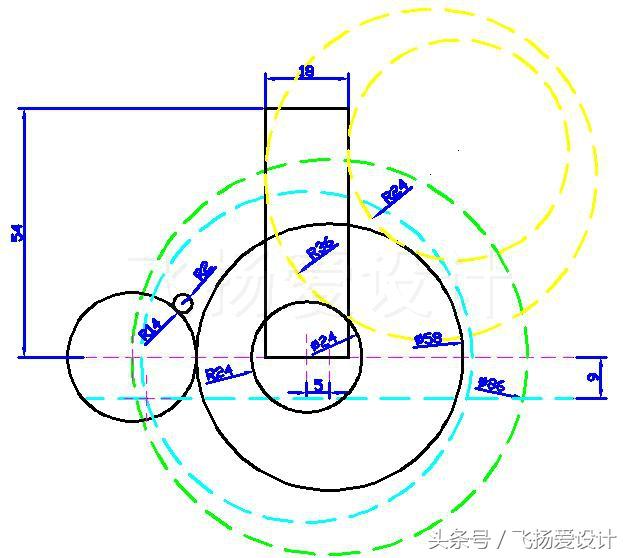

8、用圆相切相切半径命令,分别画半径24和半径36的圆。如下图黄色线所示。

CAD最经典的练习图-钩子的画法,附上详细教程


9、用修改工具里的修建命令,修建不需要的线段,如下图所示。

CAD最经典的练习图-钩子的画法,附上详细教程

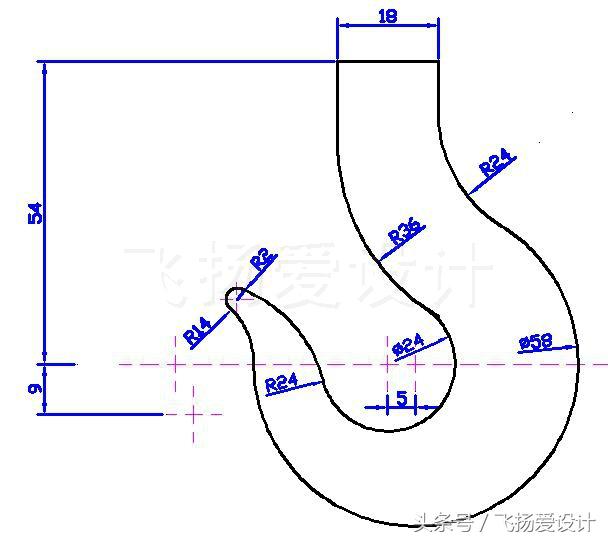

10、最后用直线画出最上面的线。

CAD最经典的练习图-钩子的画法,附上详细教程

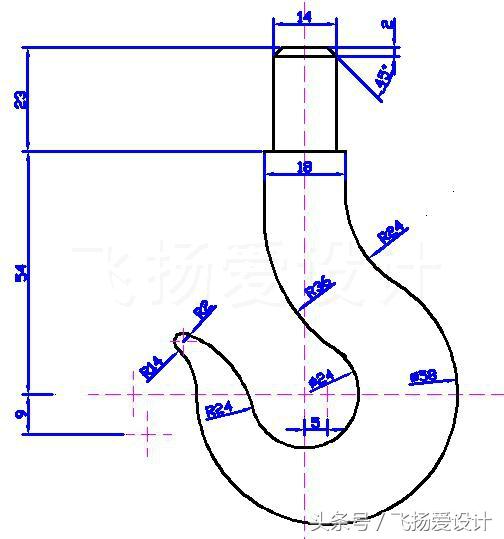

11、最终图纸,完成。
