串、并联电路中电流的规律习题练习

一、选择题

1.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（ ）

A、I1 B、I2 C、I3 D、I1+I2+I3

2.如图所示，下列分析正确的是（ ）

A、只闭合S1时，L2发光、L1不发光，A2测L2电流

B、只闭合S2时，L1发光、L2不发光，A1测L1电流

C、闭合S1、S2时，L1、L2并联，A2测L2电流

D、闭合S1、S2时，L1、L2串联，A1、A2示数相等

3.如图所示的导体,A端粗,B端细,则电流流过它时,下列说法中正确的是( )

A、从A到B,电流逐渐增大

B、从A到B,电流逐渐减小

C、从A到B,电流大小不变

D、无法比较AB两端电流的大小

4.10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（ ）

A、0.1mA B、10mA B、0.1A D、1000mA

5.如图所示的两盏小灯泡接入同一电路中，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是（ ）

A、L1灯的电流比较大

B、L2灯的电流比较大

C、可能是L2灯的灯丝断了

D、两灯的电流一样大

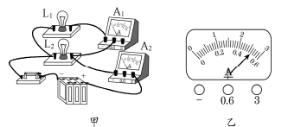

6.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（ ）

A、两灯是串联连接的

B、流过L1的电流是0.6A

C、流过L2的电流是2.6A

D、干路电流是3.2A

7.三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（ ）

A、灯 L1最大 B、灯 L2最大

C、灯 L3最大 D、一样大

8.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小。他下一步的操作应该是（ ）

A、将电源两极对调，再次测量A、B、C三处的电流

B、 改变开关S的位置，再次测量A、B、C三处的电流

C、将图中两只灯泡位置对调，再次测量A、B、C三处的电流

D、 换用不同规格的灯泡，再次测量A、B、C三处的电流

二、填空题

9.一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3A，0.5A和0.8A，可判断此电路不可能是 电路，判断的依据是 。

10.如图导线A处直径大于B处,如果通过导线A的电流为I1,通过导线B的电流为I2,则它们的大小关系是I1___I2(选填“>”、“<”或“=”)

11.小明在“探究串联电路电流特点”时,他应选择两个规格的________小灯泡(填“相同”或“不相同”)。小明在连接电路时把一只开关和两只小灯泡连接后,刚把线路两端接到电源两极,两灯就亮了,他在实验操作中的不当之处是:__________________。

12.某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成.为探究三粒灯 珠的连接方式,小明从正在发光的手电筒中取下其中一粒灯珠,发现另外两粒灯珠不亮,则手电筒中三粒灯珠是联的.手电筒正常工作时通过三粒灯珠的电流__________(选填“相等”或“不相等”)。

13.如图所示，电流表A1的示数为0.1A，则电流表A2的示数为__________mA，通过电灯L1的电流为__________A，通过电灯L2的电流为__________A。

14、小王家有一台电视机、一台电冰箱、一台洗衣机和4盏相同规格的电灯，工作时通过的电流分别是200mA、400mA、1A和0.18A（一盏电灯），若这些电器同时使用，干路中的电流是________A．

15.在如图所示的电路,开关闭合后,电流表A1的示数为2A,电流表A2的示数为2.5A,通过灯的电流为________A.

16、如图所示,电流表A1的示数为1.6A,电流表A2的示数为0.9A,则L1中的电流是A,L2中的电流是___________A。

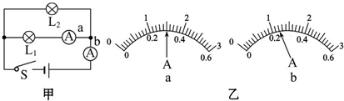

17.如图甲所示电路,当开关S闭合后,电流表的指针偏转如图乙所示,其中a电流表测量的是通过_______(选填“电源”、“L1”或“L2”)的电流,b电流表的读数应为____________A。

18.(1)如图1所示电路,灯L1和L2是完全相同的两盏灯,若开关S闭合后,电流表示数为0.3A,则通过灯L1的电流大小为_______A,则通过灯L2的电流大小为_________A。

(2)如图2所示电路,电流表A1测量的是通过灯的电流,A2测量的是的电流.如果A1、A2的示数分别是0.1A、0.5A,则通过灯L2的电流大小为________A。

三、实验题

19.图甲为“探究并联电路电流规律”的实验电路图。

（1）若要测量干路电流，则电流表应串联在甲图中的 __________（选填“A”、“B”或“C”）处。

（2）若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙所示位置，其原因是______________。

（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：______________________（写出一条）。

20.在“探究串联电路中各点的电流有什么关系”时，小明设计实验如图。把两个灯泡L1、L2串联起来接到右图所示电路中，分别把图中A、B、C各点断开，把_____接入，测量流过的电流，看看它们之间有什么关系。换上另外两个小灯泡，再次测量三点的________，看看是否还有同样的关系。

下表是两次测量的记录数据。

分析和论证：

（1）在拆接电路时，开关S必须处于_____状态。

（2）结论：串联电路中各处_____相等。

四、计算题

21.如图所示,当开关S闭合时,两只电流表A1、A2的示数分别如图所示,问:

(1)电流表A1、A2使用的量程和读数分别是多少?

(2)通过灯泡L1、L2的电流分别是多少?

22.某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们都是并联着的，工作时的电流分别为200mA，1A，300mA和250mA.如果干路中的电流不允许超过3A，这些用电器是否可以同时使用？
