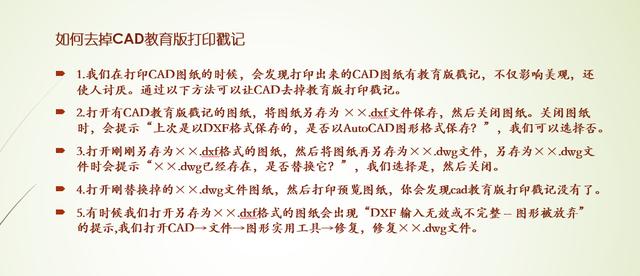

一、如何去掉CAD教育版打印戳记

´ 1.我们在打印CAD图纸的时候,会发现打印出来的CAD图纸有教育版戳记,不仅影响美观,还使人讨厌。通过以下方法可以让CAD去掉教育版打印戳记。

´ 2.打开有CAD教育版戳记的图纸,将图纸另存为 ××.dxf文件保存,然后关闭图纸。关闭图纸时,会提示“上次是以DXF格式保存的,是否以AutoCAD图形格式保存?”,我们可以选择否。

´ 3.打开刚刚另存为××.dxf格式的图纸,然后将图纸再另存为××.dwg文件,另存为××.dwg文件时会提示“××.dwg已经存在,是否替换它?”,我们选择是,然后关闭。

´ 4.打开刚替换掉的××.dwg文件图纸,然后打印预览图纸,你会发现cad教育版打印戳记没有了。

´ 5.有时候我们打开另存为××.dxf格式的图纸会出现“DXF 输入无效或不完整 -- 图形被放弃”的提示,我们打开CAD→文件→图形实用工具→修复,修复××.dwg文件。

常见CAD中的问题轻松解决,比如:如何去掉CAD中教育版打印戳记

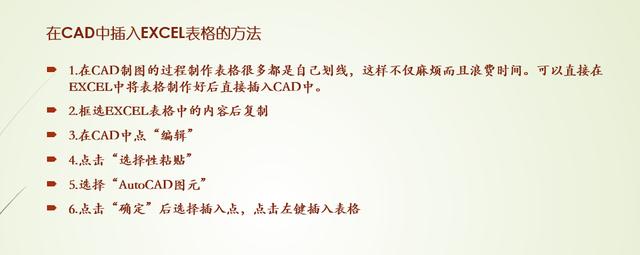

二、在CAD中插入EXCEL表格的方法

´ 1.在CAD制图的过程制作表格很多都是自己划线,这样不仅麻烦而且浪费时间。可以直接在EXCEL中将表格制作好后直接插入CAD中。

´ 2.框选EXCEL表格中的内容后复制

´ 3.在CAD中点“编辑”

´ 4.点击“选择性粘贴”

´ 5.选择“AutoCAD图元”

´ 6.点击“确定”后选择插入点,点击左键插入表格

常见CAD中的问题轻松解决,比如:如何去掉CAD中教育版打印戳记

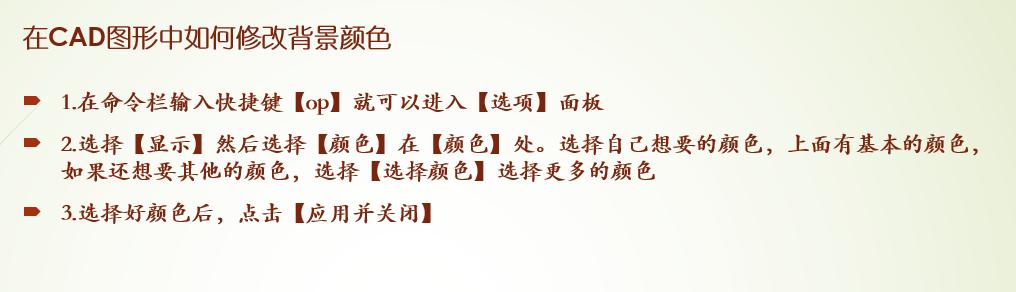

三、在CAD图形中如何修改背景颜色

´ 1.在命令栏输入快捷键【op】就可以进入【选项】面板

´ 2.选择【显示】然后选择【颜色】在【颜色】处。选择自己想要的颜色,上面有基本的颜色,如果还想要其他的颜色,选择【选择颜色】选择更多的颜色

´ 3.选择好颜色后,点击【应用并关闭】

常见CAD中的问题轻松解决,比如:如何去掉CAD中教育版打印戳记

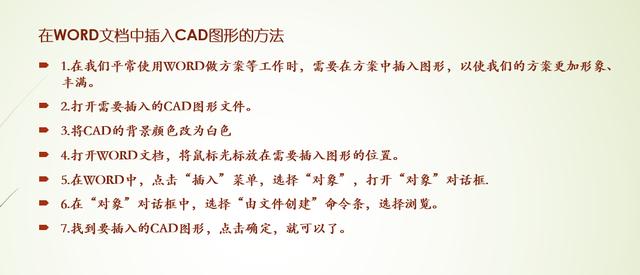

四、在WORD文档中插入CAD图形的方法

´ 1.在我们平常使用WORD做方案等工作时,需要在方案中插入图形,以使我们的方案更加形象、丰满。

´ 2.打开需要插入的CAD图形文件。

´ 3.将CAD的背景颜色改为白色

´ 4.打开WORD文档,将鼠标光标放在需要插入图形的位置。

´ 5.在WORD中,点击“插入”菜单,选择“对象”,打开“对象”对话框.

´ 6.在“对象”对话框中,选择“由文件创建”命令条,选择浏览。

´ 7.找到要插入的CAD图形,点击确定,就可以了。

常见CAD中的问题轻松解决,比如:如何去掉CAD中教育版打印戳记


五、如何将CAD图形始终保存为低版本

´ 1.我们将画好的cad文件发给别人的时候,经常会遇到别人的cad版本过低无法打开的现象,在CAD制图的过程中,制图人用的CAD版本不同会存在不同版本的CAD。为省掉很多不必要的麻烦,我们在保存的过程中最好将CAD的版本保存为低版本

´ 2.打开CAD软件,在命令栏输入快捷键【op】就可以进入【选项】面板

´ 3.点击“打开和保存”子菜单

´ 4.在下面的“另存为”选项下面点击那个“AUTOCADxx图形(*.dwg)”

´ 5.在弹出的下拉菜单中选择你想要选择的文件版本

´ 6.最后,点击“应用”、“确定”就可以了
