SW建模练习，此图主要是基准面和孔的使用，其余都是简单的拉伸

此图是用SolidWorks2015建模。

建模步骤：

1.在前视基准面上画草图如下：

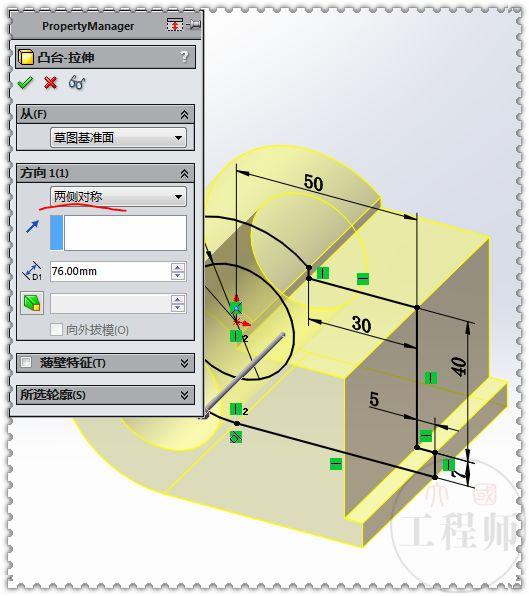

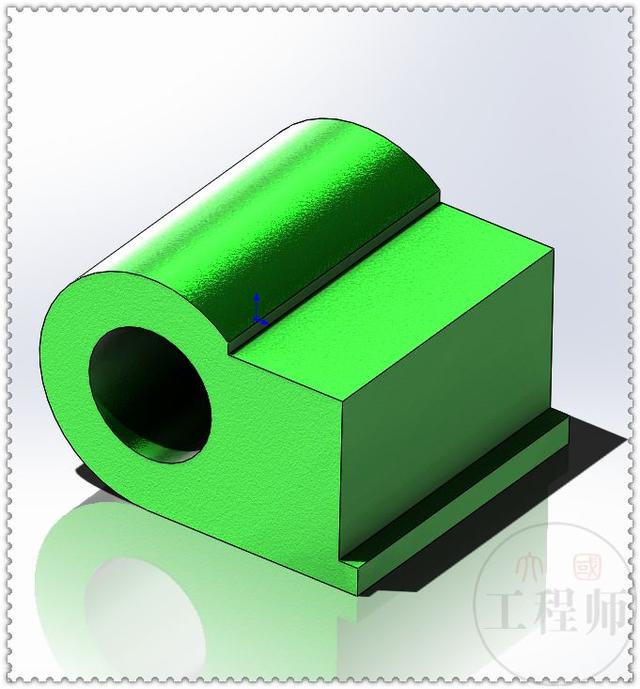

2.拉伸凸台，两侧对称：76 。

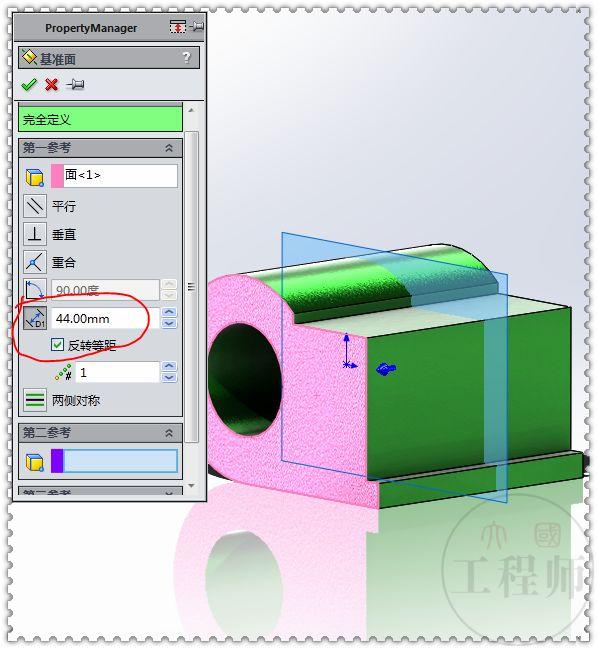

3.新建基准面，距离前视基准面：44（计算出的数据）。

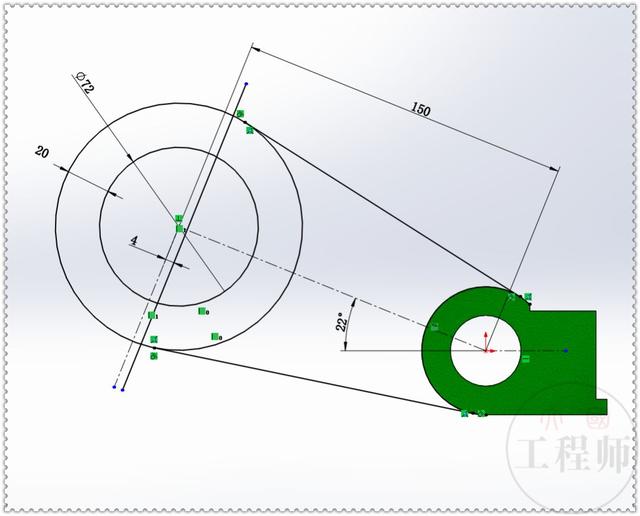

4.在新建的基准面上画草图。

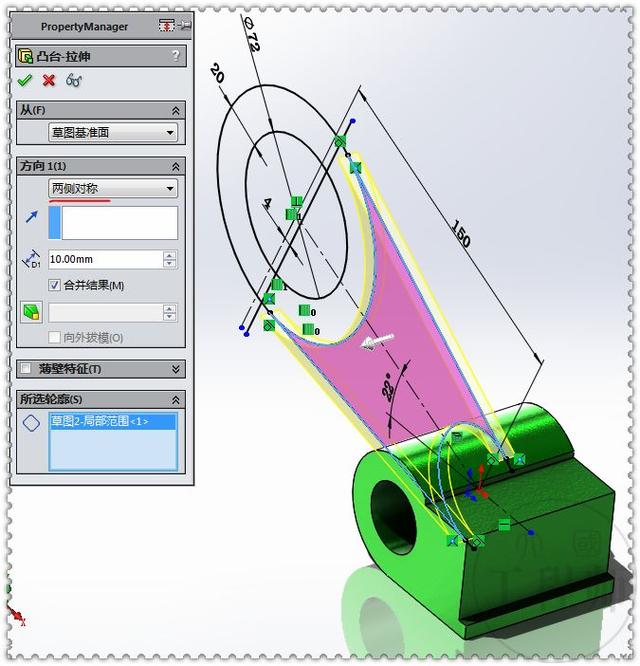

5.拉伸凸台，只拉伸粉色区域（底部选择轮廓），两侧对称：10 。

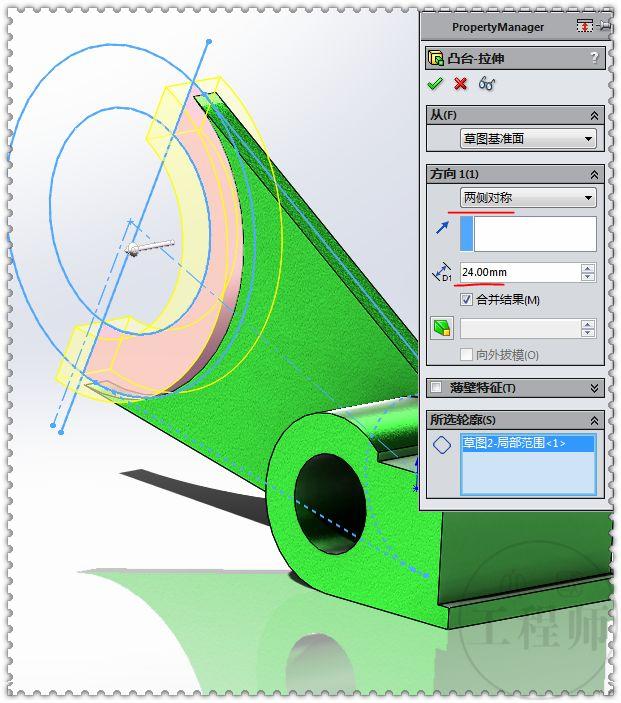

6.显示上一步的草图，只拉伸粉色区域，两侧对称：24 。

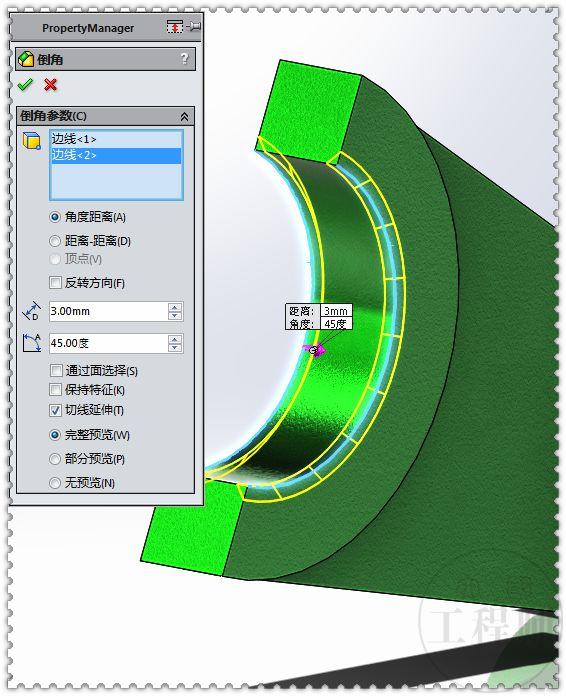

7.倒角：3*45度。

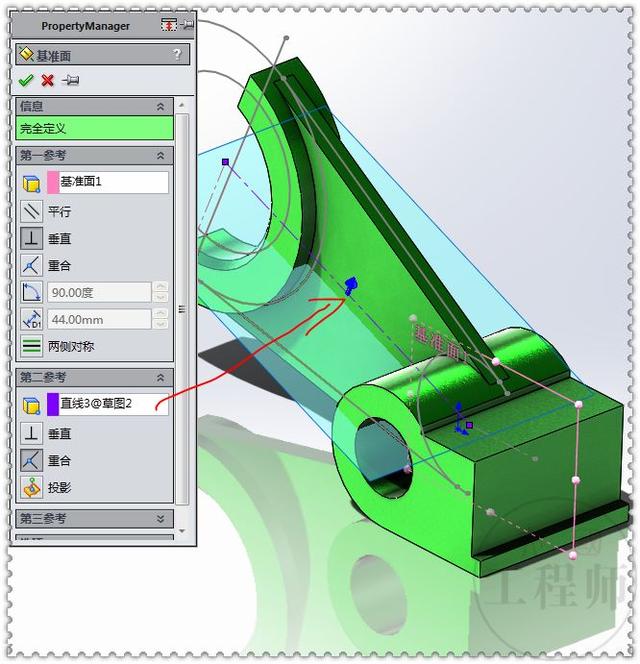

8.显示草图2（第四步画的草图），新建基准面，参考前视基准面和斜线。

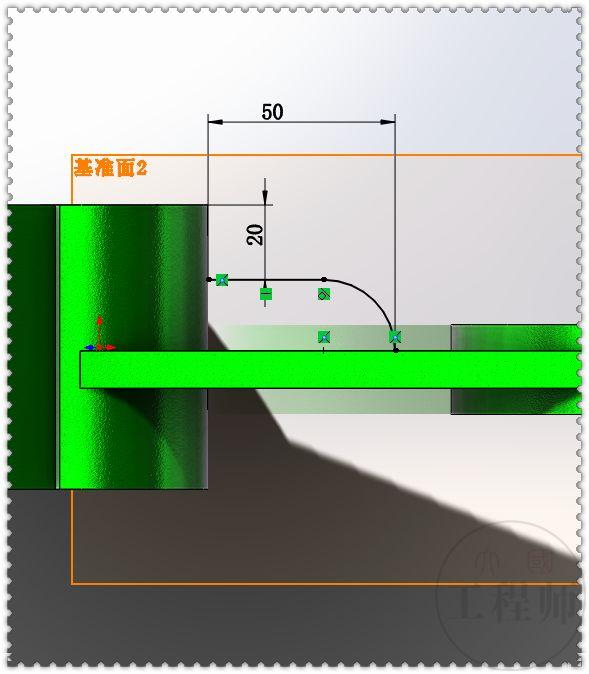

9.在基准面2上草绘。

10.筋，两侧对称：10 。

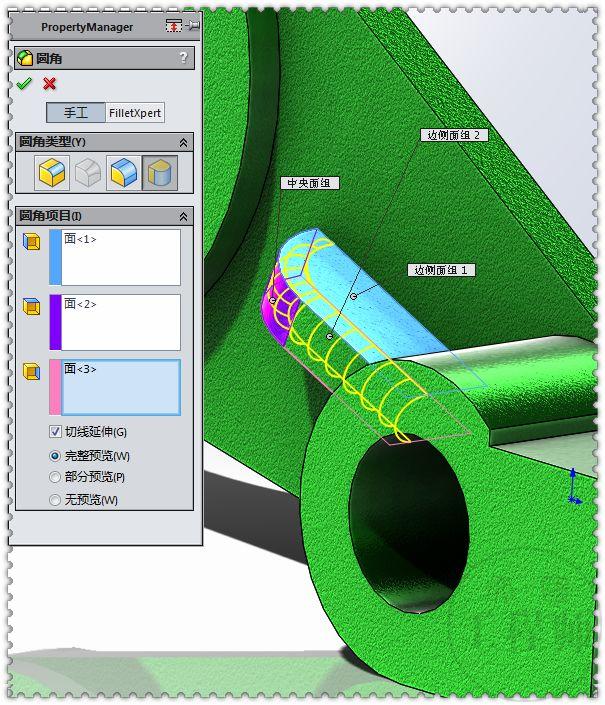

11.完全圆角。

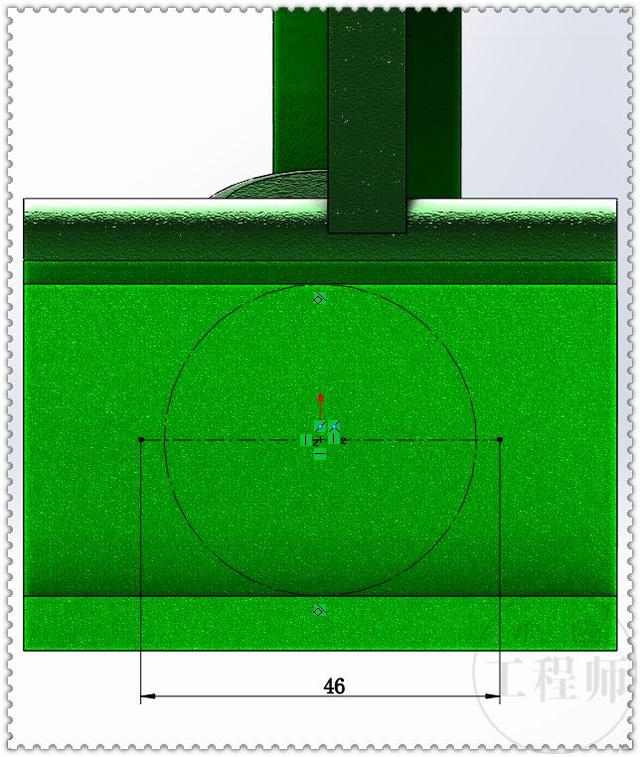

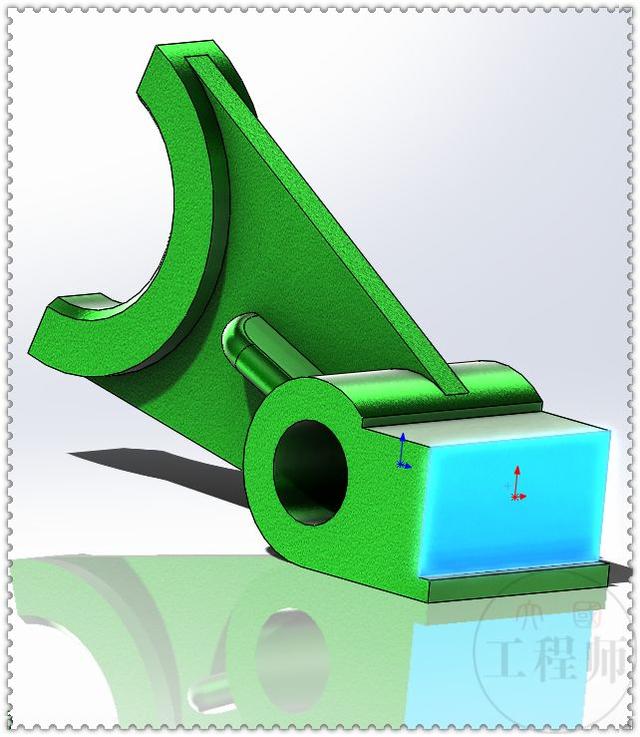

12.在蓝色面上草绘图形，画这个草绘是为了方便孔的定位。

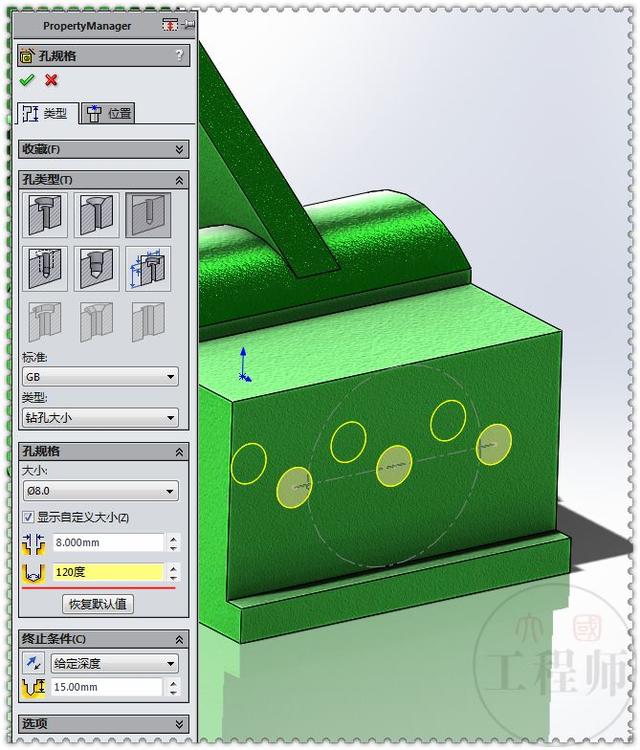

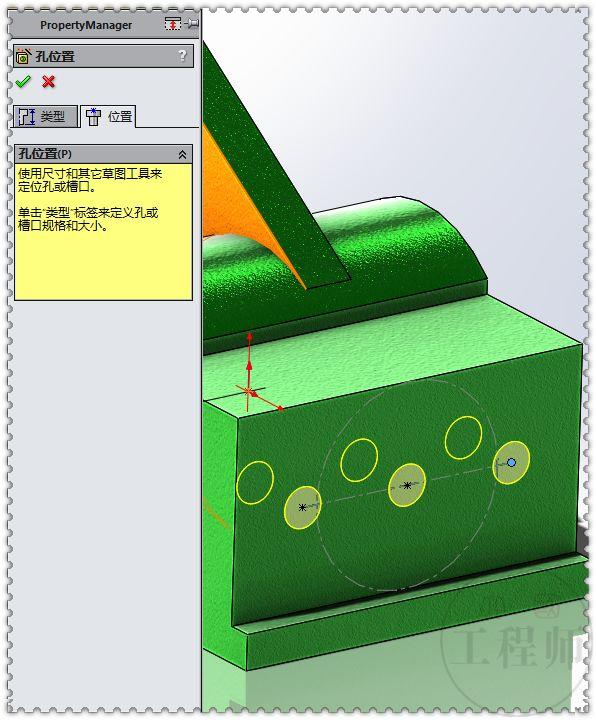

13.异型孔向导，简单孔——自定义大小——位置。

14.编辑孔特征，修改120度的角度。

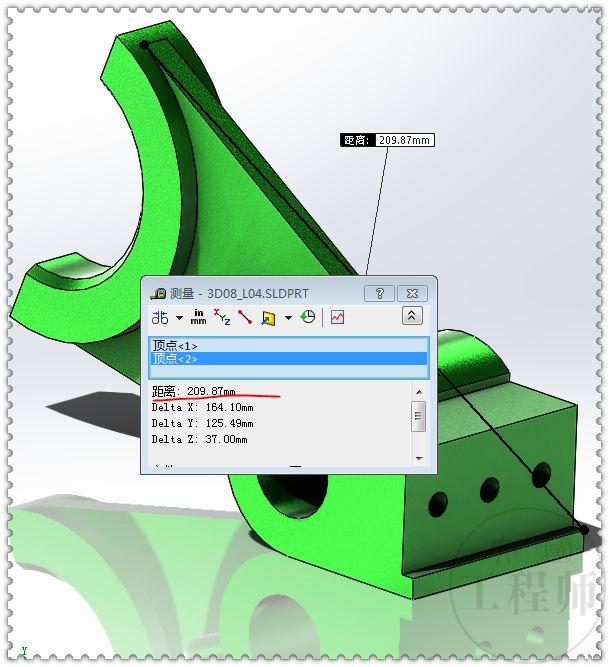

15.测量距离：209.87，正确。

16.测量距离：67.96 ，正确。

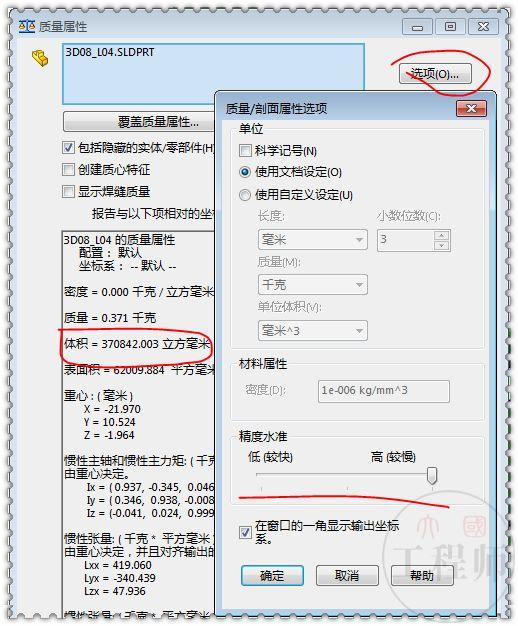

17.测量体积：370842.003，正确，选项——精度高。

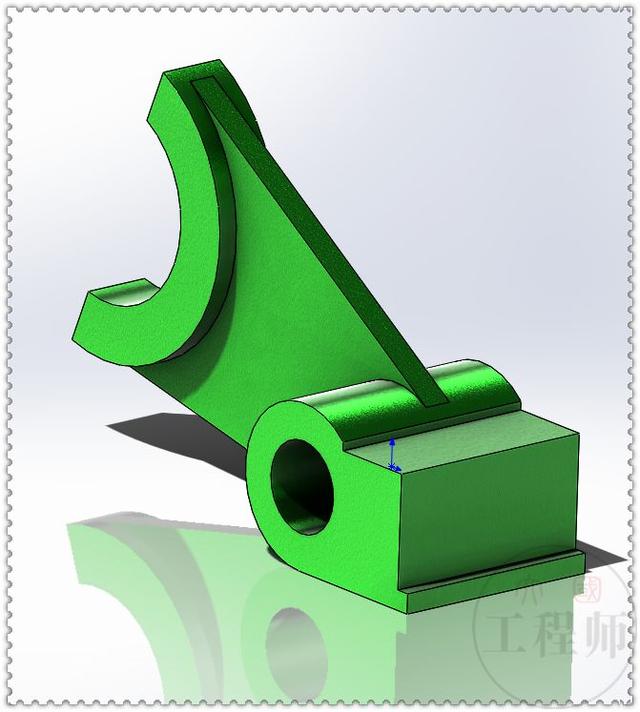

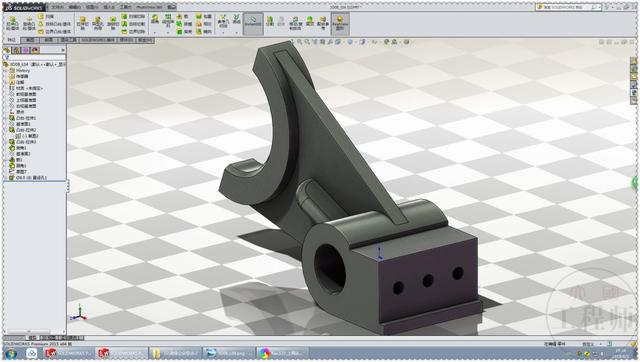

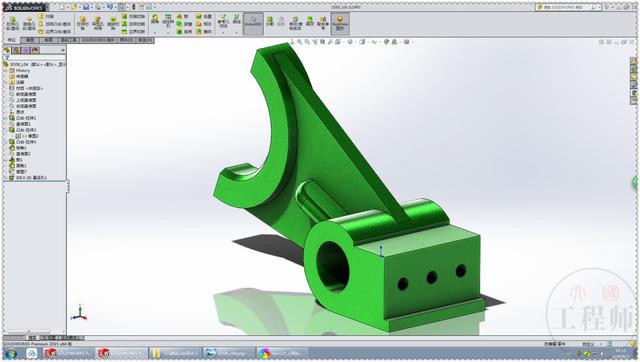

18.完成。
