建模思路
a.先拉伸直径A的圆，高度J ，圆角G .
b. 继续拉伸Z图的直槽口，圆角。

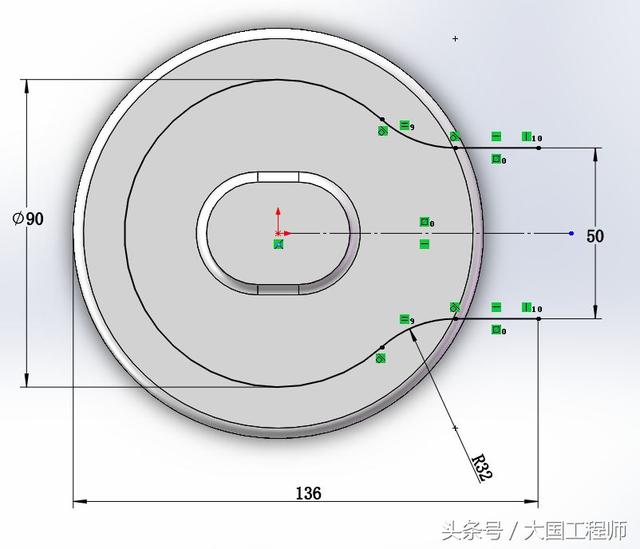

c.用Z图的尺寸草绘路径。
d.新建基准面，草绘Y图作为轮廓。扫描。
e.切除一个槽，圆周阵列。
f.继续扫描，然后抽壳T，再切除两个孔。
建模步骤
1.上视基准面，草绘圆，直径A：120 。

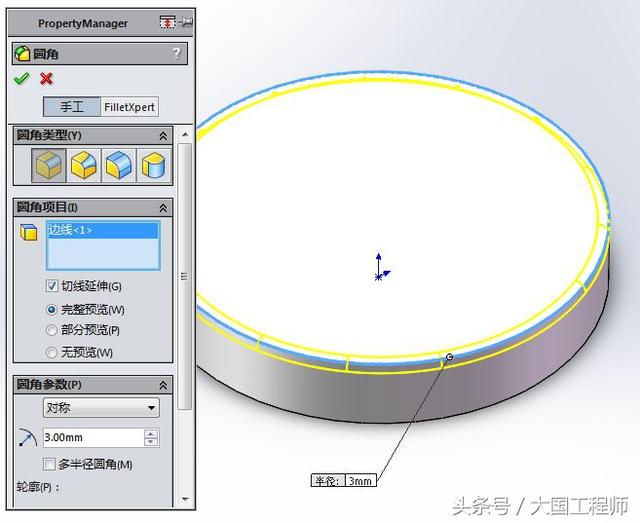

2.圆角，半径G：3 。

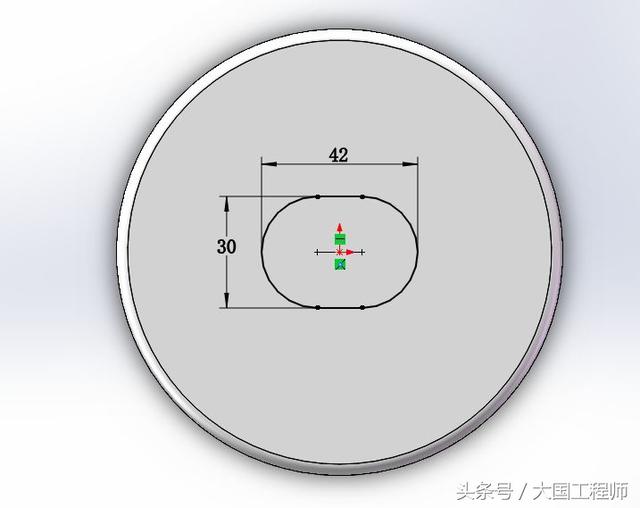

3.在顶面上草绘直槽口。

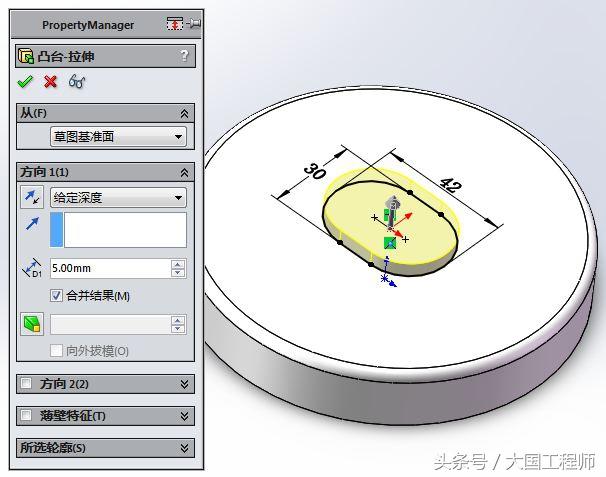

4.拉伸凸台，深度5 。

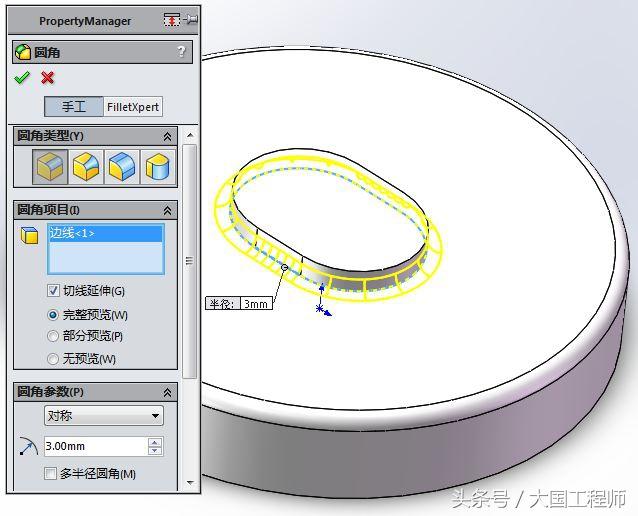

5.圆角，半径3 。

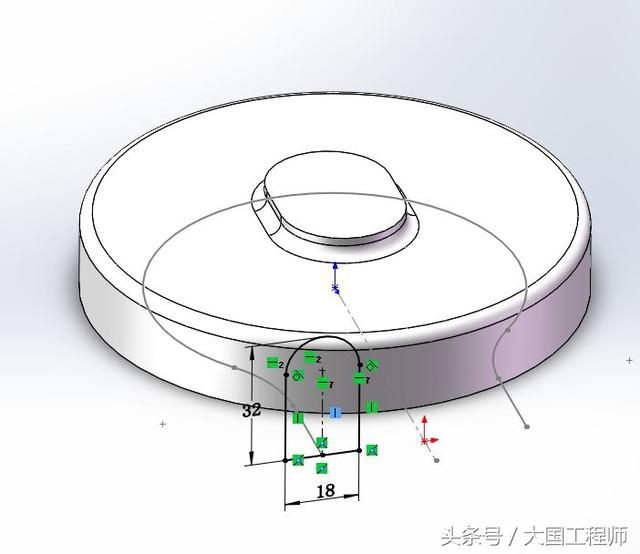

6.上视基准面，草绘路径。
7.新建基准面，参考右视基准面和上一步的草图端点。

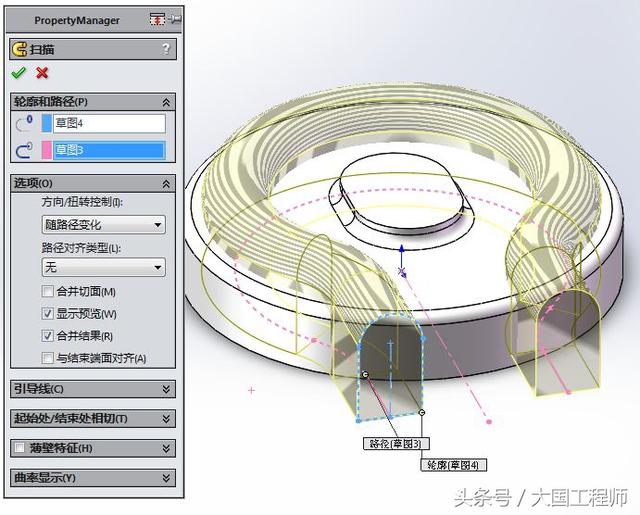

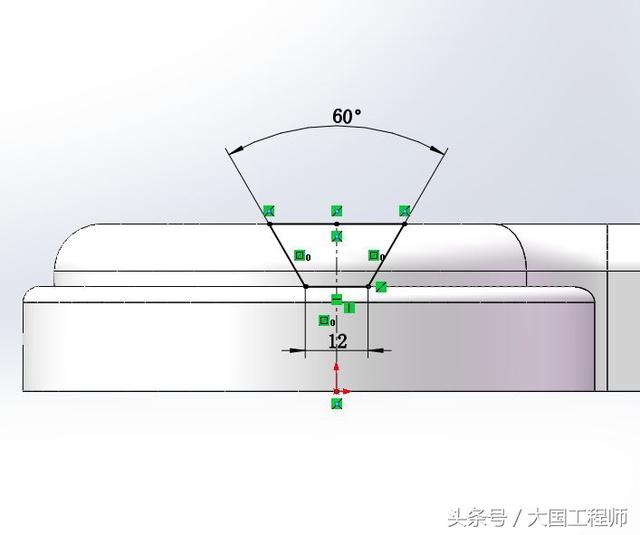

8.在新基准面上草绘轮廓。
9.扫描。去掉合并结果。
10.前视基准面，草绘图形。

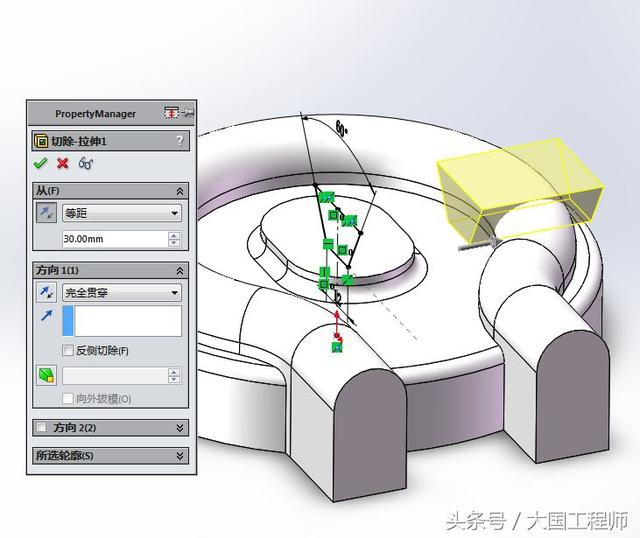

11.拉伸切除，等距，反向。完全贯穿。

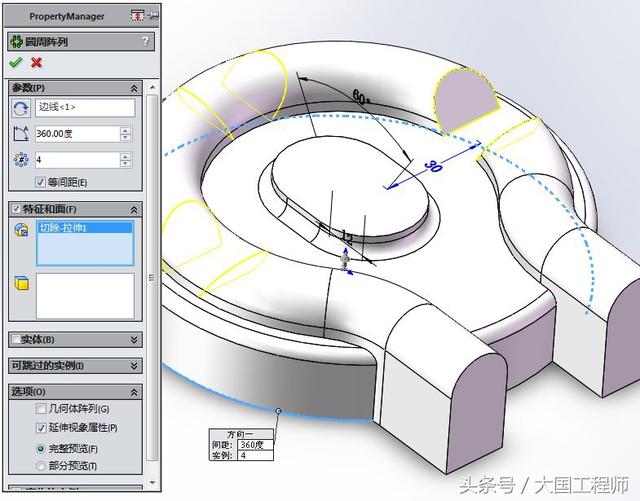

12.圆周阵列，阵列四个。

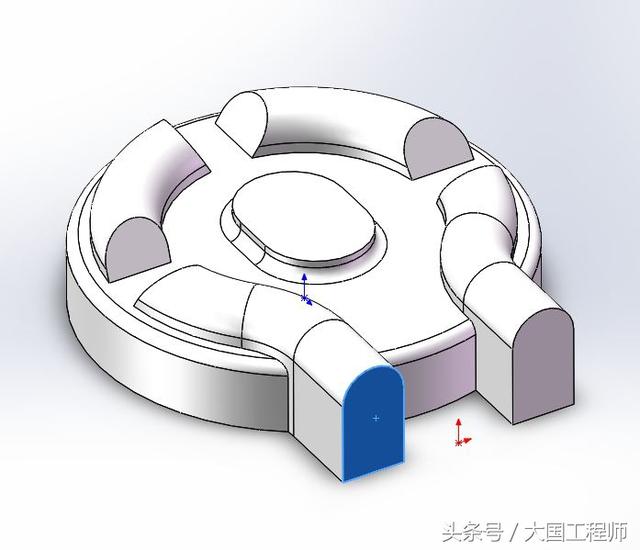

13.点图中蓝色面进入草绘。

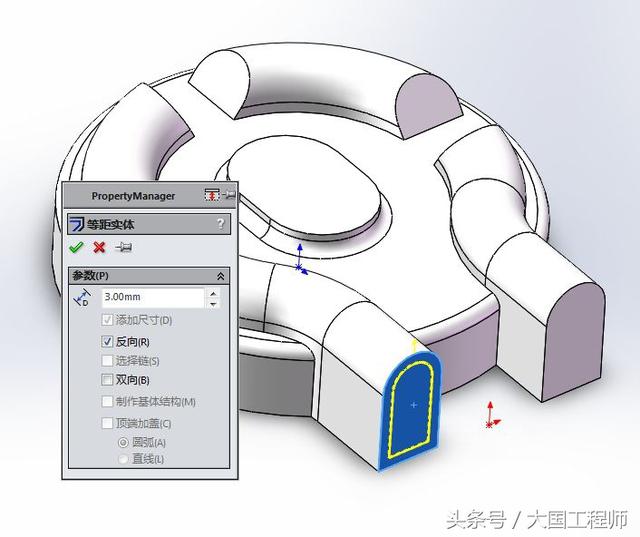

等距实体3 ，作为轮廓

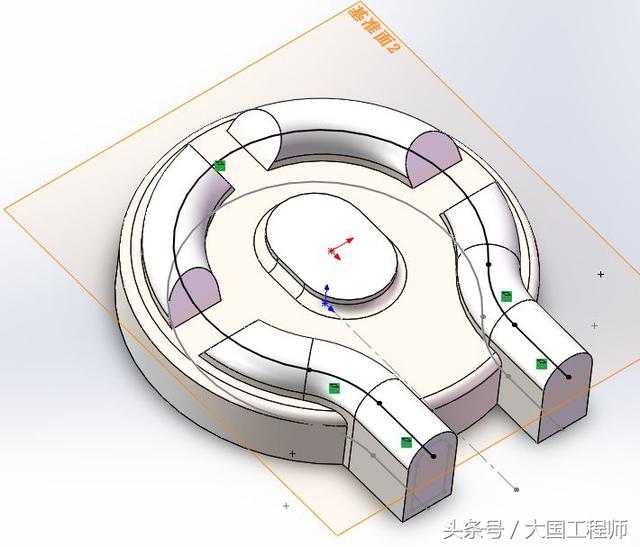

14.新建基准面，参考上视基准面和圆心。
15.在新基准面上转换实体引用第6步的路径。

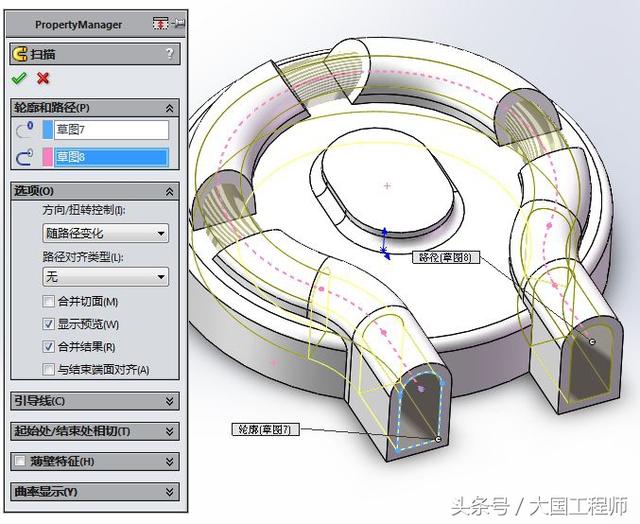

16.扫描。去掉合并结果。

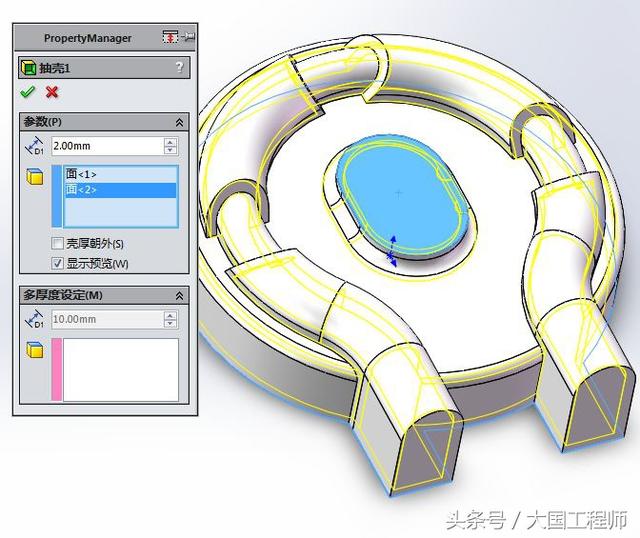

17.抽壳，厚度2，点顶面和底面。

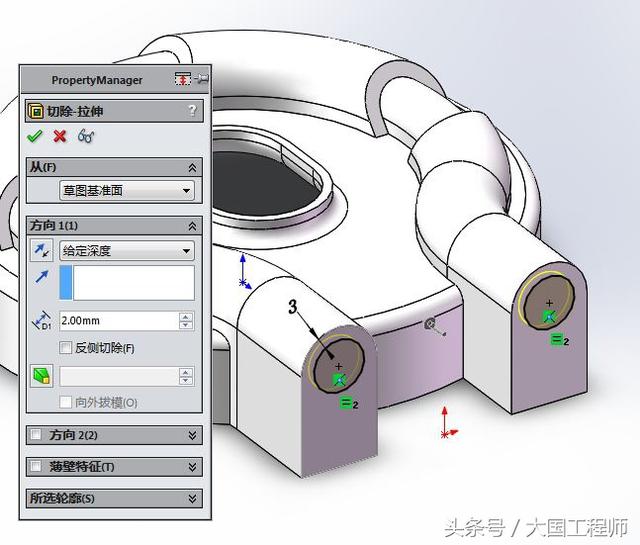

18.在端面上草绘两个圆，相等约束，距离边线3 。

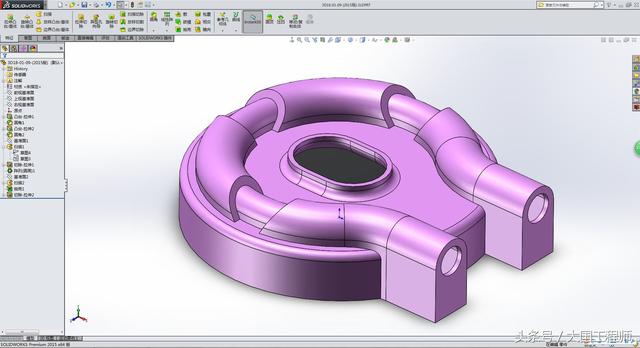

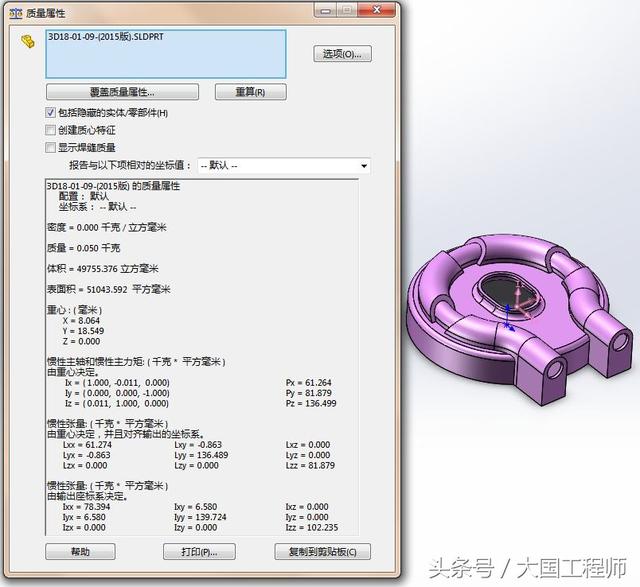

19.完成。体积：49755.376 。
绿色面面积：3995.59

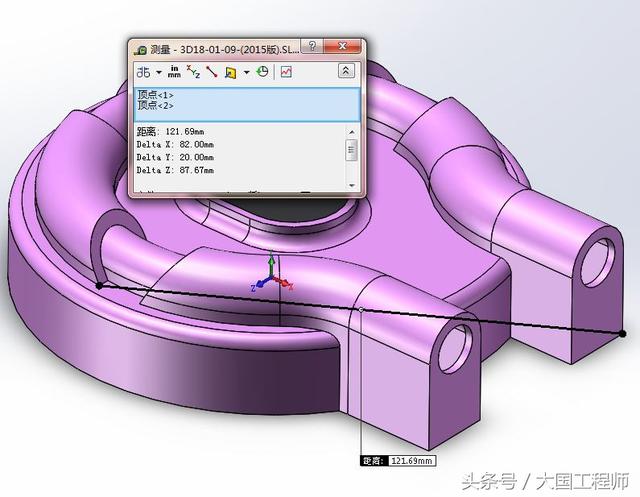

距离：121.69

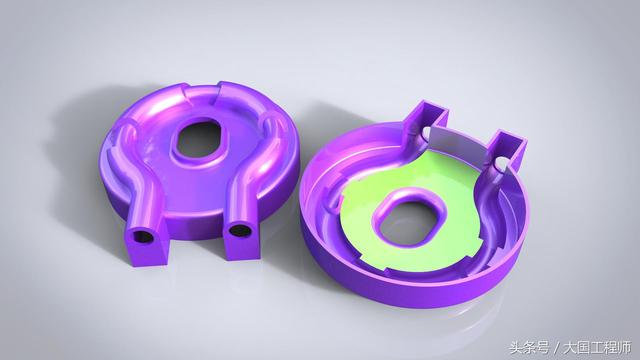

20.KeyShot渲染图
