此图是用SolidWorks2015建模,用KeyShot 8渲染,上面两张图。原文件在2019年7月20日文件夹。
建模步骤:
1.在上视基准面上画直径:150的圆,然后拉伸高度:20 。
2.在实体顶面草绘直径:16的圆,拉伸高度:16 ,拔模角度:5度。
3.在上一步圆柱体顶面画直径:20 的圆,拉伸切除:6 。
4.圆角,半径:6 。
5.在上视基准面上草绘图形。
6.拉伸切除,完全贯穿。
7.圆角,半径:6 。
8.圆角,半径:4 。
9.圆周阵列上面3个特征。

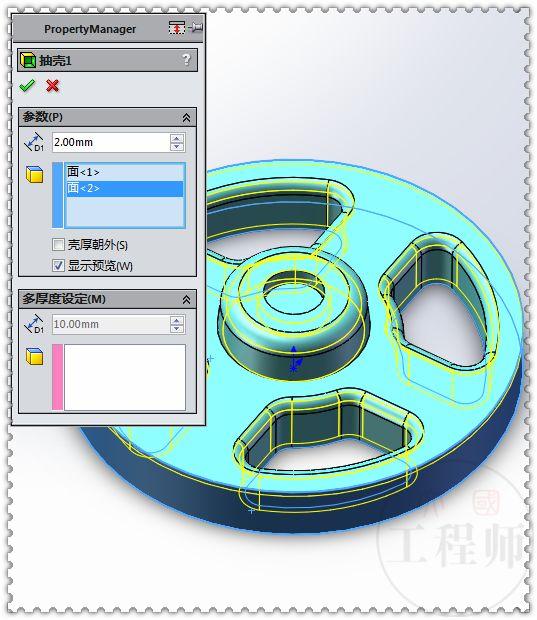

10.抽壳,选中底面和侧面,厚度:2 。
11.在上视基准面上画矩形。
12.拉伸切除,完全贯穿。
13.圆周阵列上一步的拉伸切除。
14.在上视基准面上画圆,直径:12 ,拉伸切除,完全贯穿。
15.在实体面上画两个圆。
16.拉伸凸台,高度:32 。
17.画中心矩形。
18.拉伸凸台,到指定面指定的距离:3 。
最后拉伸切除两个孔,
也可以把15-18步放到抽壳前,
这样就不用拉伸切除两个孔了。
19.测量距离:132.61,正确。
20.测量面积:8344.08,正确。
21.测量体积:48727.66 ,正确。
22.完成。
