图纸是建筑的依据，什么样的造型，什么样的材料，都通过它来反映，不过对于初学者来说，看这些一张一张的图纸还是有点困难的，那我就教大家如何快速识图。
先教大家一个识图口诀：
《从上往下看、从左往右看》
《由外向里看、由大向小看、由粗向细看》
《图样说明对照看、建施结施结合看、设备图纸参照看》
《先看全局性基本图、后看局部性详图》
只有这样看图才能收到较好的效果。但是由于图面上的各种线条纵横交错，各种图例、各种符号密密麻麻。

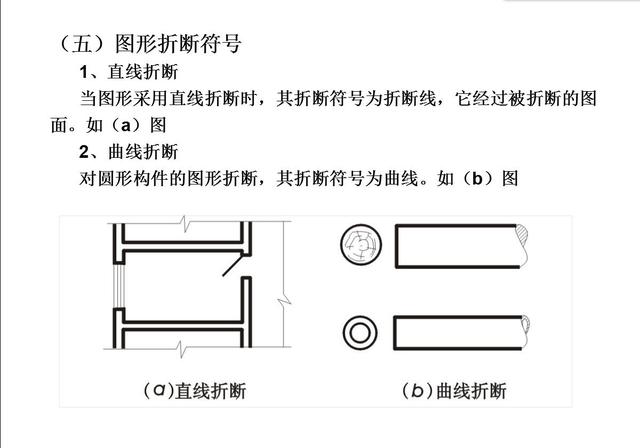

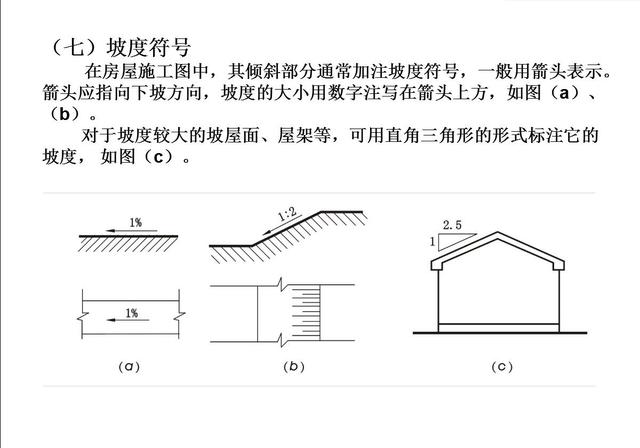

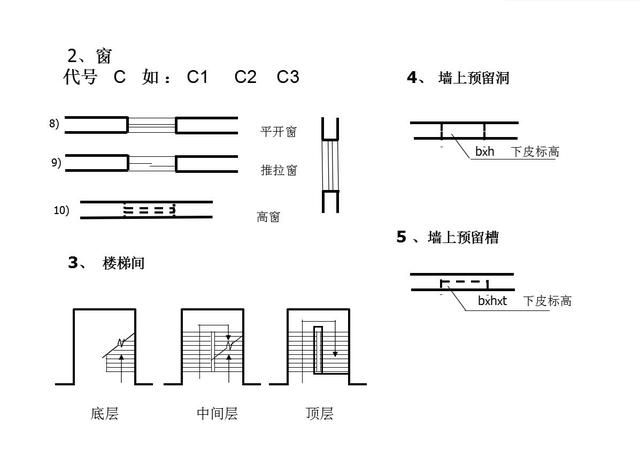

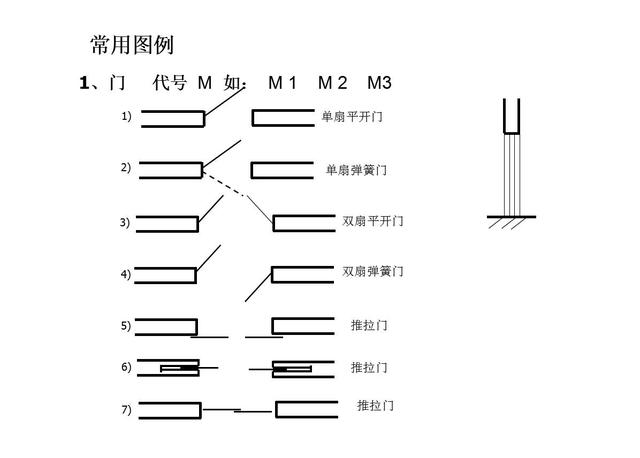

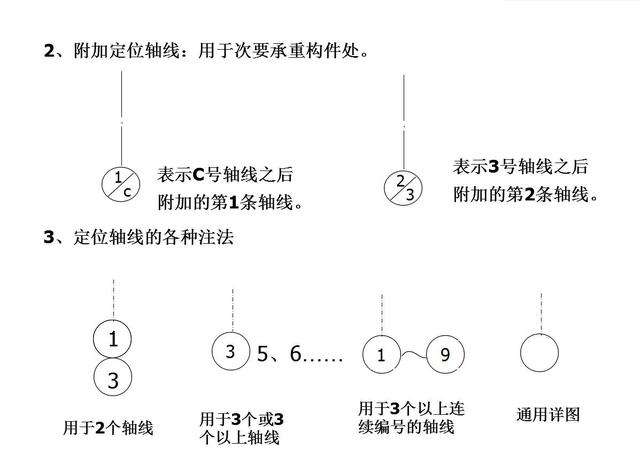

那我们就来认识一下这些密密麻麻的符号的含义：
看图纸需要仔细、细心，熟悉图纸是建筑行业人员工作的第一件事情，因此需要我们认真去对待，你还有什么看图纸的技巧吗？一起来交流交流！
