谈谈安规电容,X电容,Y电容


--安规电容

–根据IEC 60384-14,安规电容器分为X电容及Y电容:

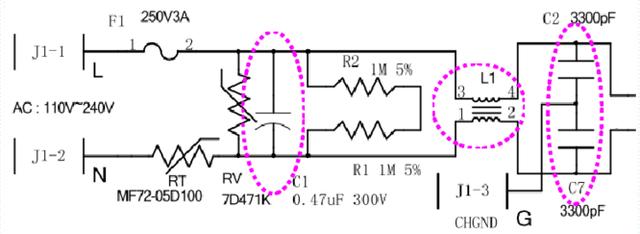

•1. X电容是指跨与L-N之间的电容器,

•2. Y电容是指跨与L-G/N-G之间的电容器

--X电容

•X电容多选用耐纹波电流比较大的聚脂薄膜类电容。这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小。

•X电容容值选取是μF级,此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔掉时,由于该电容被充电荷没泄放而致电源线插头长时间带电。安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

•作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

•X电容主要用来抑制差模干扰

•安全等级峰值脉冲电压等级(IEC664)

谈谈安规电容,X电容,Y电容


• X电容没有具体的计算公式,前期选择都是依据经验值,后期在实际测试中,根据测试结果做适当的调整。

•经验:若电路采用两级EMI,则前级选择0.47uF,后级采用0.1uF电容。若为单级EMI,则选择0.47uF电容。(电容的容量大小跟电源功率没有直接关系)

--Y电容

•单相交流电源输入分为3个端子:火线(L)/零线(N)/地线(G)。在火线和地线之间以及在零线和地线之间并接的电容, 这两个Y电容连接的位臵比较关键,必须要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

•Y电容主要用于抑制共模干扰

•Y电容的存在使得开关电源有一项漏电流的电性能指标。

•工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带的机器,要求对地漏电电流不能超过0.35mA。因此,Y电容的总容量一般都不能超过4700PF(472)。

电容的作用及取值经验

•Y电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:

– 1. Y1耐高压大于8 kV,属于双重绝缘或加强绝缘 |额定电压范围≥ 250V

–2. Y2耐高压大于5 kV,属于基本绝缘或附加绝缘 |额定电压范围≥150V ≤250V

–3. Y3耐高压≥2.5KV ≤5KV 属于基本绝缘或附加绝缘 |额定电压范围≥150V ≤250V

–4. Y4耐高压大于2.5 kV属于基本绝缘或附加绝缘 |额定电压范围<150V
