八年级数学下册：判断函数图像，追击跑步、龟兔赛跑的函数图像是

函数图像

1、判断下列哪些是函数图像，哪些不是

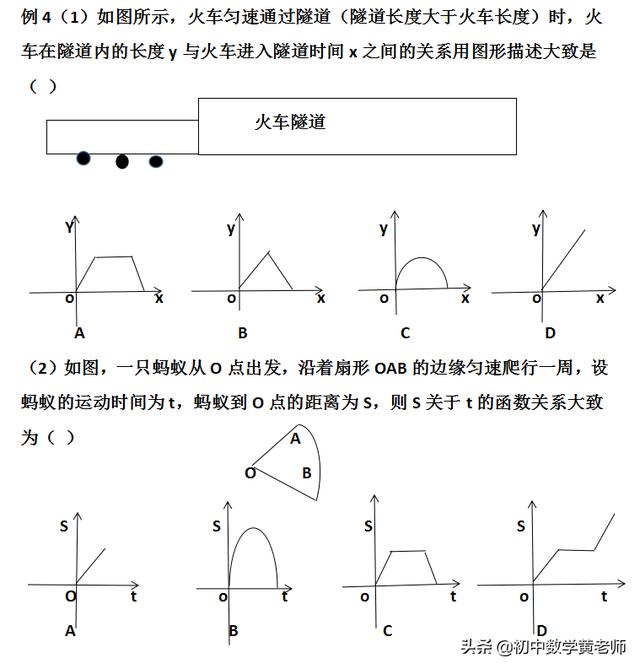

例4（1）如图所示，火车匀速通过隧道（隧道长度大于火车长度）时，火车在隧道内的长度y与火车进入隧道时间x之间的关系用图形描述大致是（ ）

（2）如图，一只蚂蚁从O点出发，沿着扇形OAB的边缘匀速爬行一周，设蚂蚁的运动时间为t，蚂蚁到O点的距离为S，则S关于t的函数关系大致为（ ）

例5、一艘轮船在同一航线上往返于甲乙两地。已知轮船在静水中的速度为15km/h，水流速度为5km/h。轮船先从甲地顺水航行到乙地，在乙地停留一段时间后，又从乙地逆水航行返回到甲地。设轮船从甲地出发后所用时间为t（h），航行路程为S（km），则S与t的函数图像大致是（ ）

例6（1）如图，是张老师出门散步时离家的距离y与时间x之间的函数关系图像，若用黑点表示张老师家的位置，则张老师散步行走的路线可能是（）

例6（2）甲乙两人准备在一段长为1200m的笔直公路上进行跑步，甲乙跑步速度分别为4m/s、6m/s。起跑前，乙在起点，甲在乙前面100m处，若同时起跑，则两人从起跑至其中一人先到达终点的过程中，甲乙两人之间的距离y（m）与时间t（s）的函数图像为（ ）

例7、“龟兔赛跑”讲述了这样的故事：领先的兔子看着缓慢爬行的乌龟，骄傲起来，睡了一觉，当它醒来，发现乌龟快到终点了，于是急忙追赶，但为时已晚，乌龟先到终点。用S1、S2表示乌龟和兔子所行的路程，t为时间，则下列图像中与故事相吻合的是（ ）
