在近年的电学实验中,电阻的测量(包括变形如电表内阻的测量)、测电源的电动势与内电阻是考查频率较高的实验。它们所用到的原理公式为

高考物理电学实验基础知识抓分点总结

由此可见,对于电路中电压U及电流I的测量是实验的关键所在,但这两个量的直接测量和间接测量的方法却多种多样,在此往往也是高考试题的着力点之处。因此复习中应熟练掌握基本实验知识及方法,做到以不变应万变。

下面是最精炼的电学实验基础知识。

1 仪器读数

(1) 螺旋测微器的读数:

看半刻度是否漏出,固定刻度上的刻度值是以mm为单位; 可动刻度要估读,小数点后应保留三位有效数字。读数公式:测量值=固定刻度值+可动刻度位置的读数×0.01mm 。

读数练习

(读数:6.703mm)

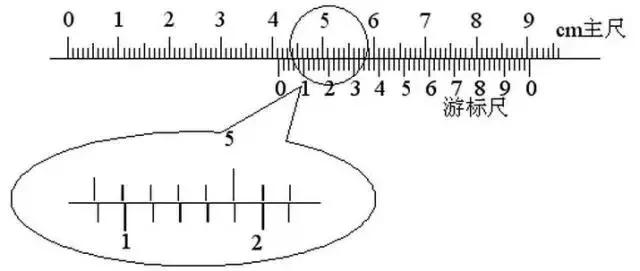

(2)游标卡尺的读数:

第一步:看游标尺总刻度确定精确定度(10分度、20分度、50分度的精确度);

第二步:读出游标尺零刻度线左侧的主尺整毫米数(X);

第三步:找出游标尺与主尺刻度线“正对”的位置,并在游标尺上读出对齐线到零刻度线的小格数(n)(不要估读);

第四步:按读数公式读出测量值。

读数公式:测量值(L)=主尺读数(X)+游标尺读数(n×精确度)。

读数练习

高考物理电学实验基础知识抓分点总结

(读数:41.20mm)

(3)多用电表的使用

①将多用电表并联在待测电阻两端,测电压。把多用电表串联在电路中,测电流。电流应从红表笔流入多用电表。

②使用多用电表测电阻的步骤 :机械调零→选挡→欧姆调零→测量读数(表针示数乘以量程倍率)→选择开关置于“OFF”挡或交流电压最高挡。

2 滑动变阻器的接法

高考物理电学实验基础知识抓分点总结

☆滑动变阻器应采用分压接法 的情况:

①电表量程或电阻的最大允许电流不够。

②滑动变阻器的最大阻值远小于被测电阻或电路中串联的其他电阻的阻值。 ③要求回路中某部分电路两端的电压从零开始连续变化。

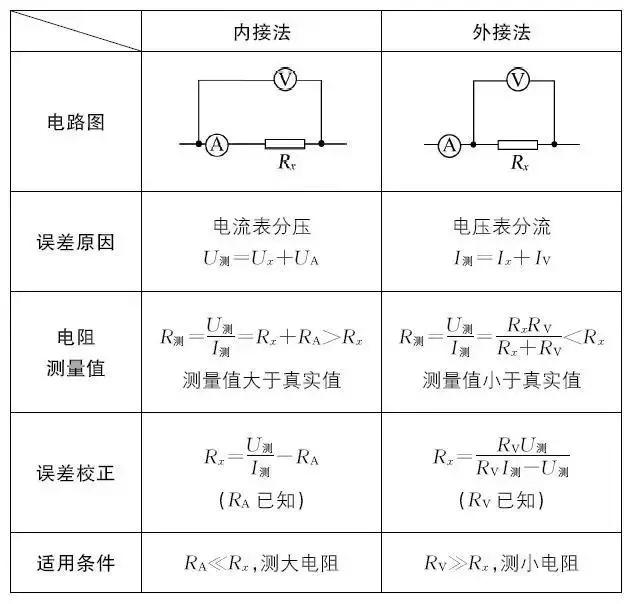

3 电流表的内、外接法

高考物理电学实验基础知识抓分点总结

口诀

大内偏大(大电阻用内接法测量,测量值偏大)

小外偏小(小电阻用外接法测量,测量值偏小)
