阵列介绍

对象的阵列式一个复制对象的过程，阵列的方式包括圆形阵列和矩形阵列。它可以在圆形或矩形阵列上创建多个副本。

线性草图阵列

在命令管理器的“草图”工具栏中单击“线性草图阵列”命令按钮，属性管理器将显示“线性阵列”面板，如图所示。

“线性阵列”面板中各个选项的含义：

• 方向1：主要设置X轴方向的阵列参数。

• 反向：单击“反向”按钮，将更改阵列的方向。

• 间距：设定阵列对象的间距。

• 标注X间距：选中此复选框，生成阵列后将显示阵列对象之间的间距尺寸。

• 数量：在X轴方向上阵列的对象数目。

• 显示实例记数：选中此复选框，生成阵列后将显示阵列的数目记号。

• 角度：设置与X轴有一定角度的阵列。

• 方向2：主要设置Y轴方向上的阵列参数。

• 在轴之间标注角度：生成阵列后将显示角度阵列的角度尺寸。

• 要阵列的实体：选择要进行阵列的对象。

• 可跳过的部分：在整个阵列中选择不需要的阵列对象。

绘制槽孔板草图

绘图操作步骤：

1、点击“文件”-->“新建”命令，弹出对话框中选择“零件”图标，然后点击确定按钮。

2、在特征属性管理器中选择前视基准面，单击“草图”工具栏中的“草图绘制”命令按钮，进入草图绘制状态。

3、点击“草图”工具栏中的“中心矩形”命令按钮，选择原点后移动鼠标到合适位置后，在选择结束矩形的绘制，进行倒角处理后，标注尺寸，如图所示。

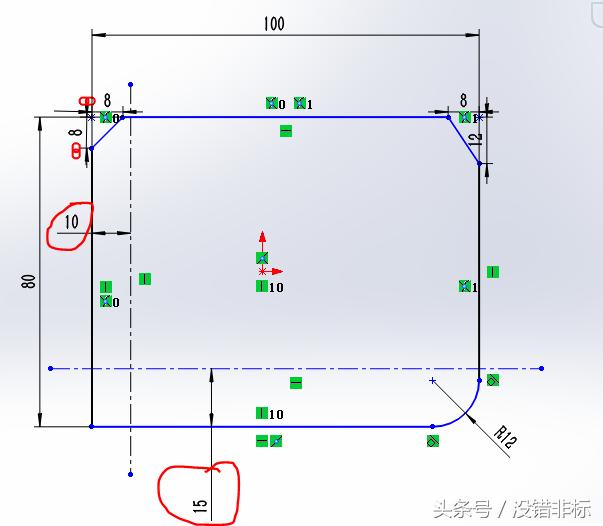

4、绘制两条中心线，并标注尺寸，如图所示。

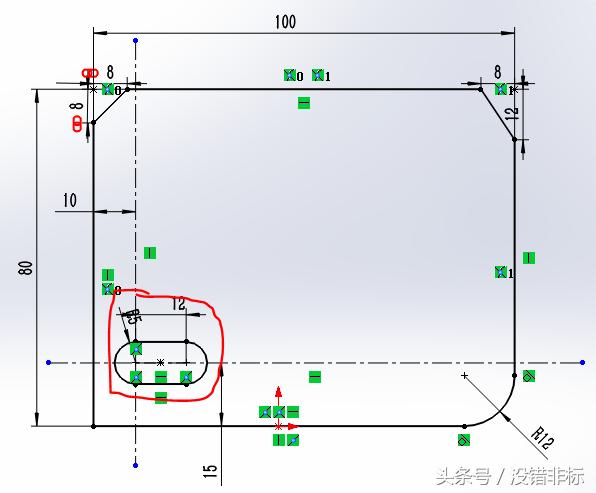

5、以两条中心线的交点为圆心，以5mm为半径绘制一个圆，然后再水平中心线上移动12mm继续绘制，半径为5mm的圆，单击“直线”命令按钮，绘制两条直线并与绘制的两个圆相切，剪裁后，（还可以使用”直槽口“命令绘制）如图所示。

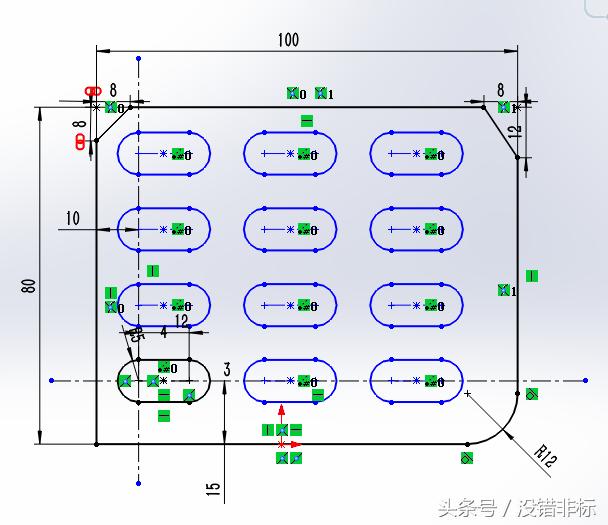

6、点击“草图”工具栏中的”线性草图阵列“命令，将”X轴“值设定为30mm，”实例数“设置为3，将”Y轴“值设定为18mm，”实列数“值设为4，激活“要阵列的实体”列表框，在图形区域选择要阵列的实体，单击“确定”完成阵列操作，如图所示。

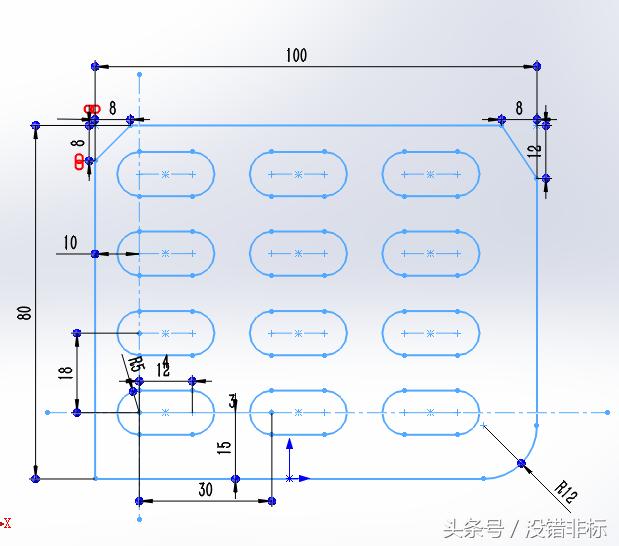

7、标注尺寸，并调整尺寸标注，如图所示。
