二.填空与作图（每空1分，每图2分，共8分）

11.电流有热效应，能定量说明电流将___能转换为内能的定律，是由英国物理学家____于1841年首先发现的。

12.小梦的爸爸开车到火车站接亲戚。他看了看路边的指示牌，又看了汽车上的速度表，估计还有90s可以到达火车站。小梦的爸爸思考问题时，考虑了影响问题的主要因素是________而忽略了影响问题的次要因素，构建了_________的物理模型，才估算出达到火车站所用的时间。

13.如图所示为静止在斜面上的木块，请画出斜面对木块作用力和木块所受重力的示意图。

13题图

14.如图是用羊角锤拔钉子的情形，请在A点画出所用最小力的示意图。

14题图

三.阅读与解答（每空1分，解答4分，共8分）

15.请阅读下列短文，回答问题：

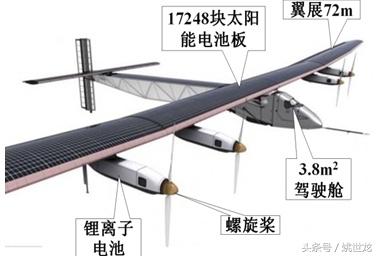

“阳光动力2号”飞机

“阳光动力2号”飞机的机身和机翼均采用极轻的碳纤维材料。它的翼展达到72m，比波音747-8型的翼展还要宽3.5m；机长22.4m，接近一个篮球场的长度；而质量仅有2300kg，跟一辆中型轿车相差无几。它的起飞速度为35km/h，最大速度约140km/h。

“阳光动力2号”的机翼、机身和水平尾翼上共贴敷了17248片135µm厚的单晶硅薄膜太阳能电池。这些电池可以产生最大70kW的功率，这些电力可以输出给四台单台功率13.5kW的电动机带动四扇4m直径的双叶螺旋桨给飞机提供动力。

“阳光动力2号”白天会爬升到9000m的高度以避开气流并最大化利用太阳能，此时的温度急剧升高，而夜晚则半滑翔飞行，逐渐降低到1500m高度，其速度并不大，因此夜里对能源的需求也大大减少。

（1）“阳光动力2号”的机身和机翼均采用极轻的碳纤维材料。“极轻”的物理含义是________

（2）“阳光动力2号”吸收____能转化为电能，电能转化为飞机需要的其他形式能。

（3）在狭小的机舱内，两名瑞士飞行员将轮流驾驶，每次连续飞行5个昼夜，速度按80km/h计算，每次连续飞行的距离是____km。

（4）阳光动力2号从白天航行转为夜晚航行过程中，飞机的重力势能逐渐________

（5）请你用所学物理知识解释：飞机的机翼外形为什么要做成上凸下平的流线型？

参考答案：

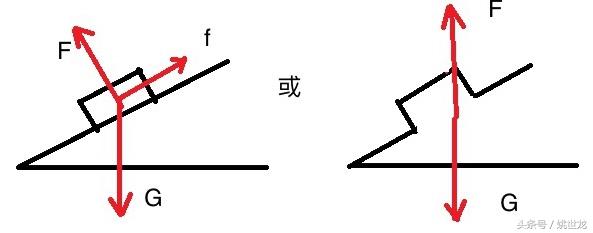

11.电；焦耳；12.路程和速度；匀速直线运动；13.

右图F为斜面对木块作用的“合力”

14.

15.（1）密度极小 （2）太阳 （3）9600 （4）减小（5）因为机翼外形上凸下平，飞机在空气中向前运动时，在相同时间内上部空气通过的路程大于下部，那么上部的空气流速相对就快；根据流体流速大的地方压强小，空气对机翼的上部压强小于下部，从而产生向上的压强差（压力差），也就是升力，飞机才能飞行；所以飞机的机翼外形要做成上凸下平的流线型。
