中考填空与作图题专题复习

课程解读

1. 填空题不要求书写思考过程或计算过程，但需要有较高的判断能力和准确的计算能力。一般有以下几种类型：

（1）直接记忆型填空（概念、规律、常数、单位等）

（2）分析型填空（根据实验现象、数据的分析，物理规律的分析，物理图形、函数图像的分析等）

（3）计算型填空（实际是计算题，需要填的只是计算的答案。注意答案要按题目要求填写）

2. 作图题一般指根据题目的要求，完成相应的作图。作图能力是物理学的基础能力之一，各省市每年中考中均有考查，并且在高中阶段的学习中，作图往往对物理问题的理解很有帮助。然而从中考阅卷情况看，该类题学生失分情况比较严重。

（1）主要考查学生作图技能和应用方法解决问题的能力。主要考查方面：力学、光学、电与磁的方面

（2）一般类型有：

A、力的示意图 B、杠杆的力和力臂 C、滑轮组的装配

D、反射与折射光路图 E、利用平面镜成像规律作图 F、根据光路填光学元件

G、电路和电路图 H、有关电与磁等 I、物理图像

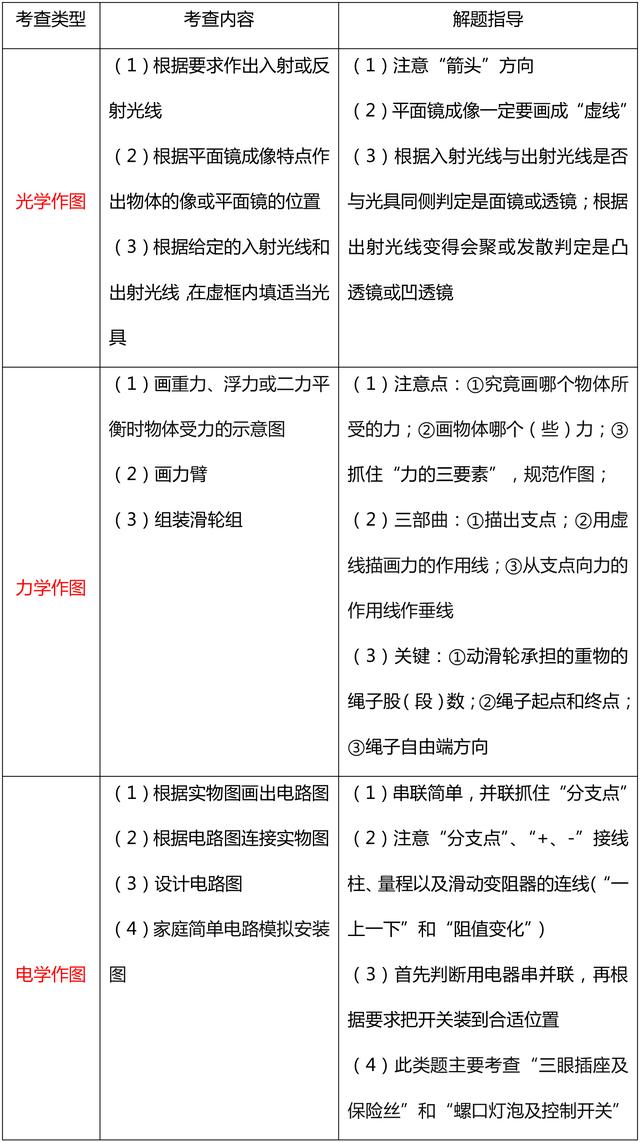

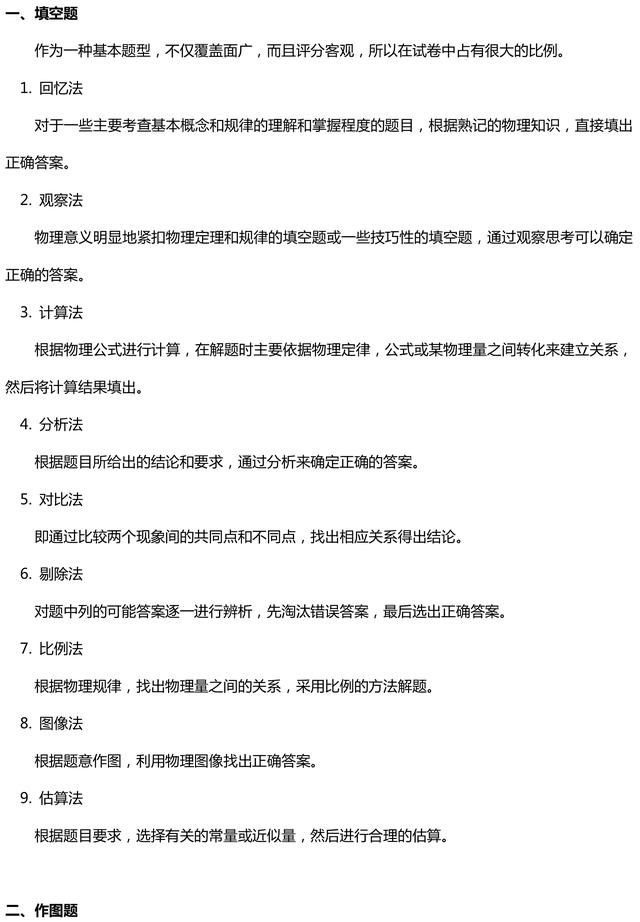

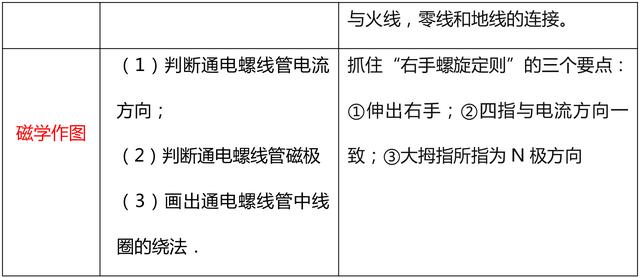

知识点梳理

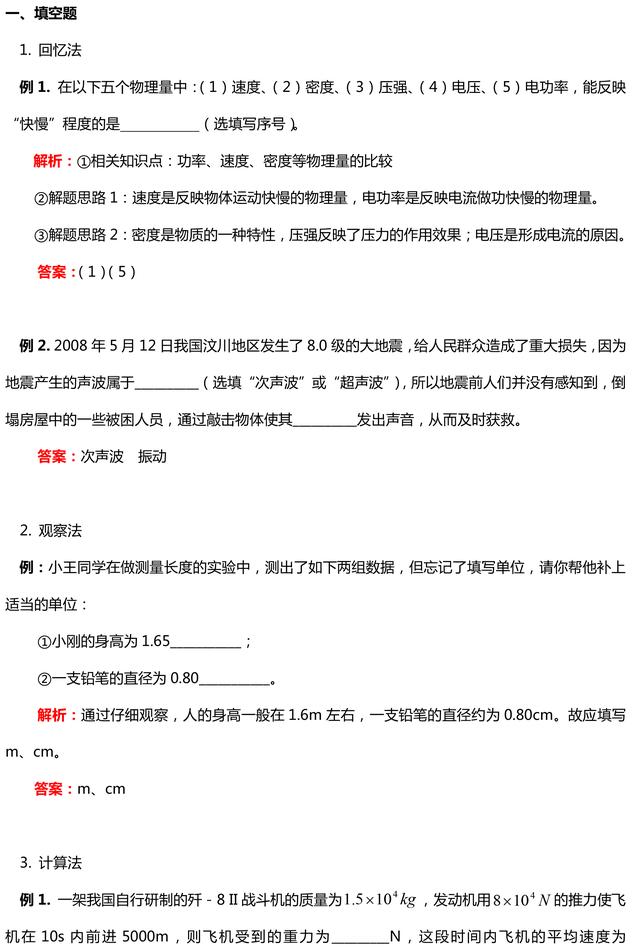

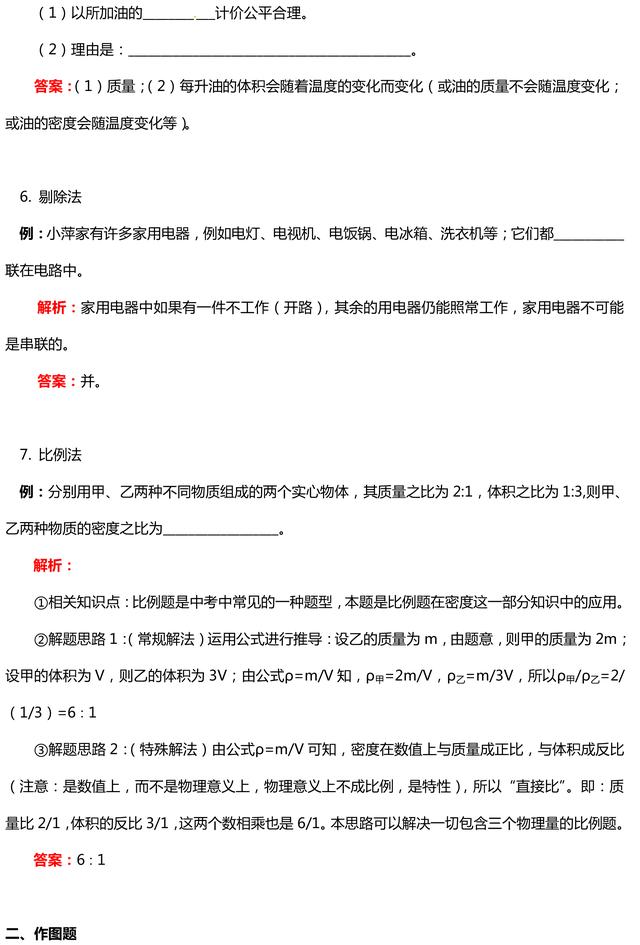

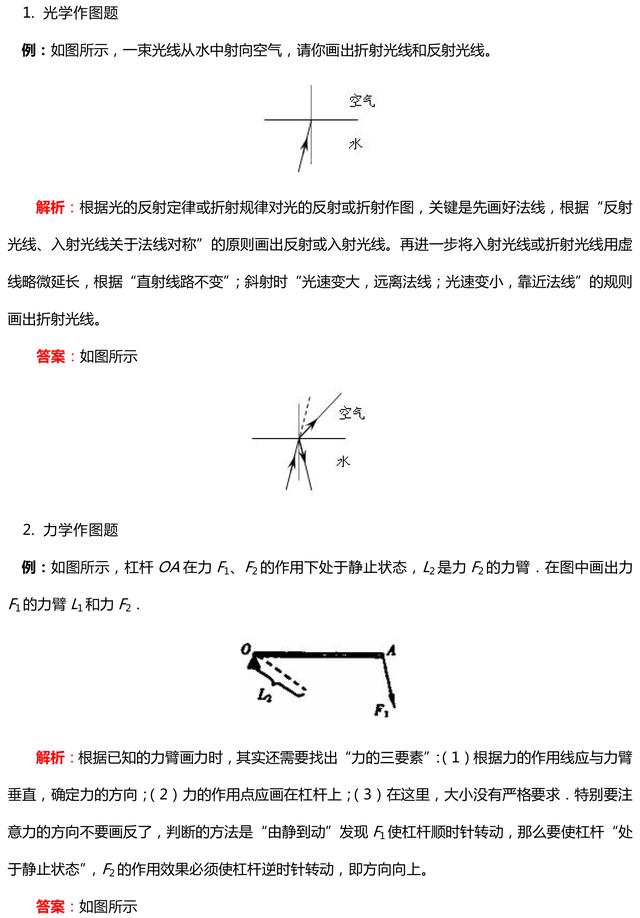

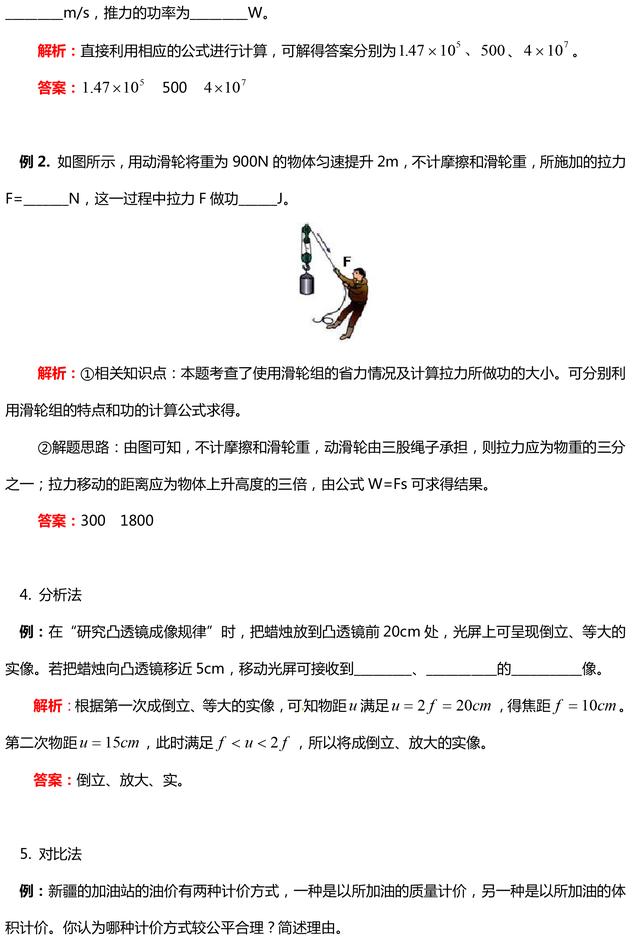

典型例题

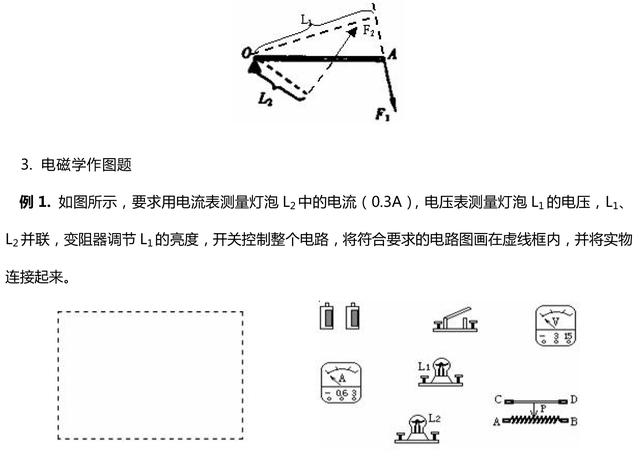

解析：本题主要考查简单电路的设计，其中包括电流表应与被测用电器串联；电压表应并联在所测用电器的两端；滑动变阻器需要“一上一下”连接并与所需调节的用电器串联在同一支路上。解答的技巧是：（1）首先抓住“L1、L2并联”画出草图（2）根据要求分别确定电流表、电压表、变阻器和开关的位置（3）注意电路图中元件之间左右位置要参照实物图，如L1在L2上面，电流表在L2的左边等，以避免在连线时出现“交叉”现象（4）连接完毕再根据题意检查一遍。

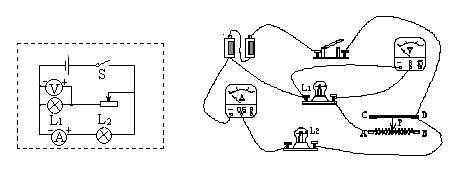

答案：如下图所示

提分技巧

1. 解答填空题应注意：

（1）对概念性和规律性的问题，回答时要求用词简练、到位，要用科学、规范的物理术语表述。

（2）对计算性的问题，回答时要准确，包括数字的位数、单位、正负号等，对比例性的计算千万不要前后颠倒。

2. 作图时要注意：

（1）用铅笔、直尺作图，力求做到规范、准确。

如：同一图中大小不同的力的长短应区分；电路图中导线要横平竖直等。

（2）分清虚线与实线，保留作图痕迹（辅助线）。

如：力臂和磁感线可画虚线，也可画实线；力与光线一定画带箭头的实线；辅助线（包括法线）画虚线；虚像一定画虚线。

（3）根据要求，既不要多画，也不要少画。
