如果电压表有示数,说明电压表的两个接线柱与电源两极间连接良好,并且电压表没被短路。

如果电流表有示数,说明电流表所在电路是通路,电路故障很可能是某处短路。

一、开路的判断

1、如果电路中用电器不工作(常是灯不亮),且电路中无电流,则电路开路。

2、具体到那一部分开路,有两种判断方式:

①把电压表分别和各处并联,则有示数且比较大(常表述为等于电源电压)

则电压表两接线柱之间的电路开路(电源除外);

②把电流表分别与各部分并联,如其他部分能正常工作,电流表有电流,则当时与电流表并联的部分断开了。(适用于多用电器串联电路)

中考物理学霸教你如何分析电路故障

二、短路的判断

1、串联电路或者串联部分中一部分用电器不能正常工作,其他部分用电器能正常工作,则不能正常工作的部分短路。

2、把电压表分别和各部分并联,导线部分的电压为零表示导线正常,如某一用电器两端的电压为零,则此用电器短路。

※根据近几年中考物理中出现的电路故障,总结几条解决这类问题的常用的主要判断方法:

“症状”1:用电器不工作。

诊断:(1)若题中电路是串联电路,看其它用电器能否工作,如果所有用电器均不能工作,说明可能某处发生了断路;如果其它用电器仍在工作,说明该用电器被短路了。

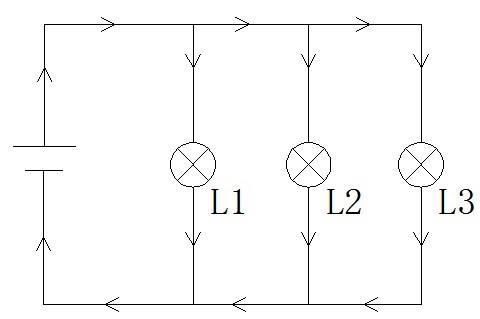

(2)若题中电路是并联电路,如果所有用电器均不工作,说明干路发生了断路;如果其它用电器仍在工作,说明该用电器所在的支路断路。

“症状”2:电压表示数为零。

诊断:(1)电压表的两接线柱到电源两极之间的电路断路;

(2)电压表的两接线柱间被短路。

“症状”3:电流表示数为零。

诊断:(1)电流表所在的电路与电源两极构成的回路上有断路。

(2)电流表所在电路电阻非常大,导致电流过小,电流表的指针几乎不动(如有电压表串联在电路中)。

(3)电流表被短路。

“症状”4:电流表被烧坏。

诊断:(1)电流表所在的电路与电源两极间直接构成了回路,即发生了短路。

(2)电流表选用的量程不当。

中考物理学霸教你如何分析电路故障

三、归纳:

串联电路中,断路部位的电压等于电源电压,其它完好部位两端电压为0V.

串联电路中,短路部位的电压等于0V,其它完好部位两端有电压,且电压之和等于电源电压。

不管“短路、断路”成因是多么复杂,其实质却很简单,我们可以认为“短路”的用电器实质就是电阻很小,相当于一根导线,“断路”的用电器实质就是电流无法通过相当于断开的电键。在分析中用导线代替“短路”的用电器,用断开的电键代替“断路”的用电器,往往会收到意想不到的效果。

形成故障的原因很多,比如“短路”有可能是用电器两个接线柱碰线造成,也可能是电流过大导致某些用电器内部击穿,电阻为零;“断路”有可能是导线与用电器接触不良造成,也可能是电流过大将用电器某些部分烧断造成。
