家庭电路

考标解读

了解家庭电路;有安全用电和节约用电的意识。

思维导图

中考备考:物理家庭电路考点典型例题

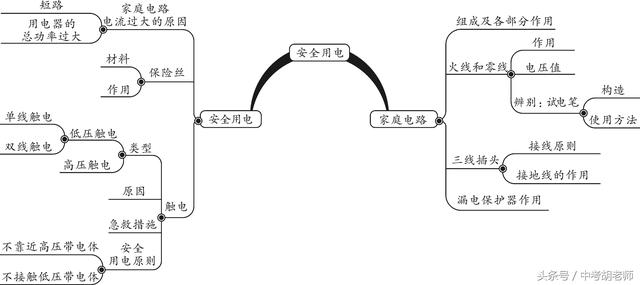

思维导图

考点1:家庭电路

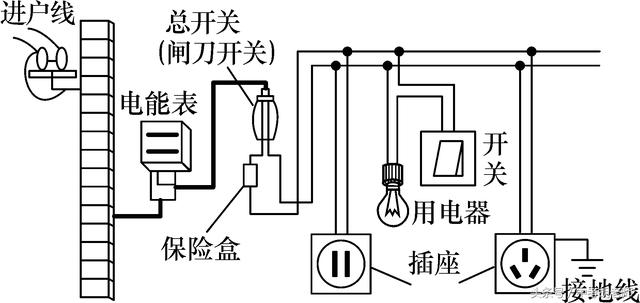

1.家庭电路主要由进户线、__电能表__、__总开关__、__保险装置__、用电器、导线等组成。

中考备考:物理家庭电路考点典型例题

2.进户线:

(1)家庭电路的进户线有两条,分别称为__零线__和__火线__。

(2)零线和火线间的电压为__220__V,即为我国家用电路的电压。

(3)两孔插座要分别连零线和火线,三孔插座还要额外连__地__线。

(4)零线和地线间的电压为__0__V,火线和地线间的电压为__220__V。

3.电能表:用于测量记录用户消耗的__电能__。

(1)电能表有四条线,两条连火线,两条连零线。

(2)家庭电路工作时,所用用电器的总功率不能超过__电能表__允许工作的最大功率。

4.闸刀开关(总开关):控制整个家庭电路的通断。

(1)闸刀开关需安装在保险装置的__前__面。

(2)闸刀开关的静触点在上,动触点在下。

5.熔断器(保险装置):

(1)安装在闸刀开关的__后__面。

(2)作用:当家庭电路中电流过大时,自动熔断,形成开路,起到__保护用电器__的作用。

(3)工作原理:当电流过大时,利用电流的__热__效应熔断电阻丝,切断电路。

(4)材料:熔断器主要是一段电阻率较大,熔点较__低__的电阻丝,一般选用铅锑合金,__不能__(选填“能”或“不能”)用铁丝、铜丝代替。

(5)新型的保险装置,也称为“空气开关”,电流过大时,自动断开,也可切断电路。

6.用电器和开关:

(1)家庭电路中直接连接的用电器主要是灯泡,控制灯泡的开关应与灯泡__串__联。

(2)火线进来应先接__开关__。(选填“开关”或“灯泡”)

(3)螺口式灯泡尾部接__火__线,螺旋套接__零__线。

7.插座:

(1)作用:外接用电器,用电线连接用电器,方便移动。一般分为两孔插座和三孔插座。

(2)插座与其他用电器是__并__联接在电路中的。

(3)两孔插座:左孔连__零__线,右孔连__火__线。

(4)三孔插座:左孔连__零__线,右孔连__火__线,上方的孔连__地__线,即“左零右火上接地”。

(5)为了避免用电器表面的金属外壳导电,用电器的金属外壳应与__地__线连接。
