重点物理：电路识别有秘招

导读

电路识别是电学模块最基础、最重点的知识。通过分析电路，弄清电路特点，将复杂的电路图简单化，是解决所有电学问题的第一步。电路识别也是全国中考的必考点。

七嘴八舌说考情

陕西：近10年单独考查2次，且均在选择题中，考查实物电路。

云南：近10年单独考查2次，1次在填空题中，1次作为计算题的1小问。

安徽、河南、河北、山西：不单独考查。在动态电路分析和电学计算中均会涉及。

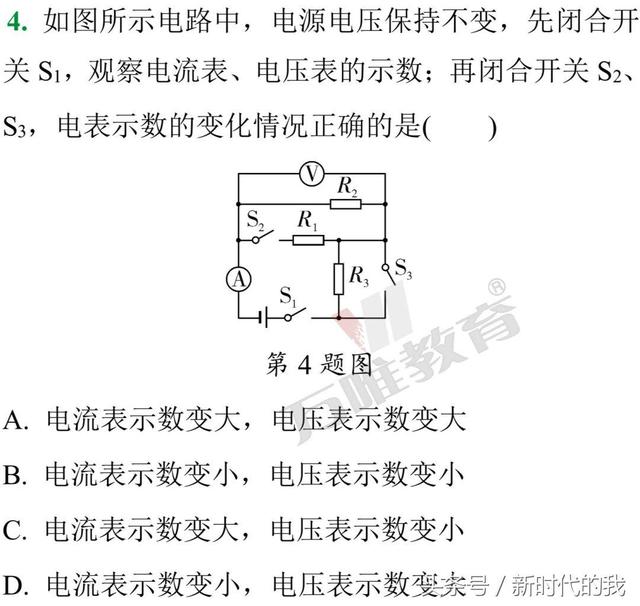

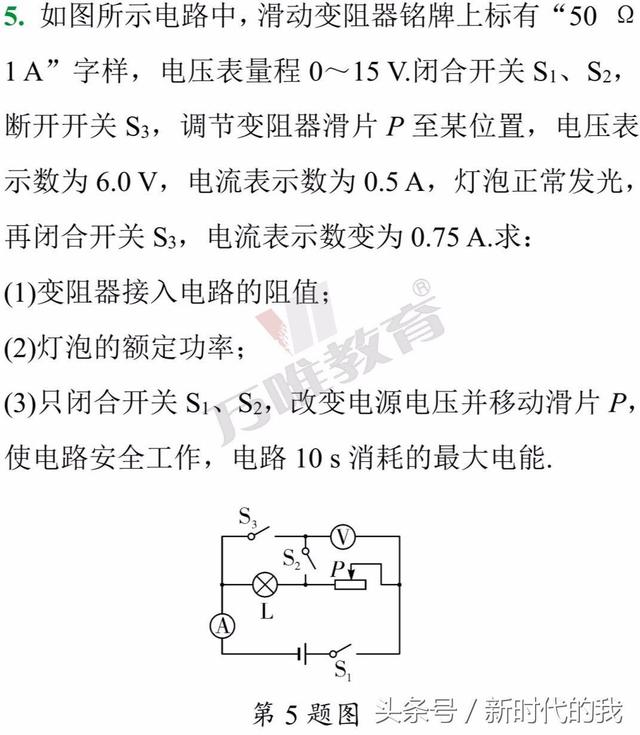

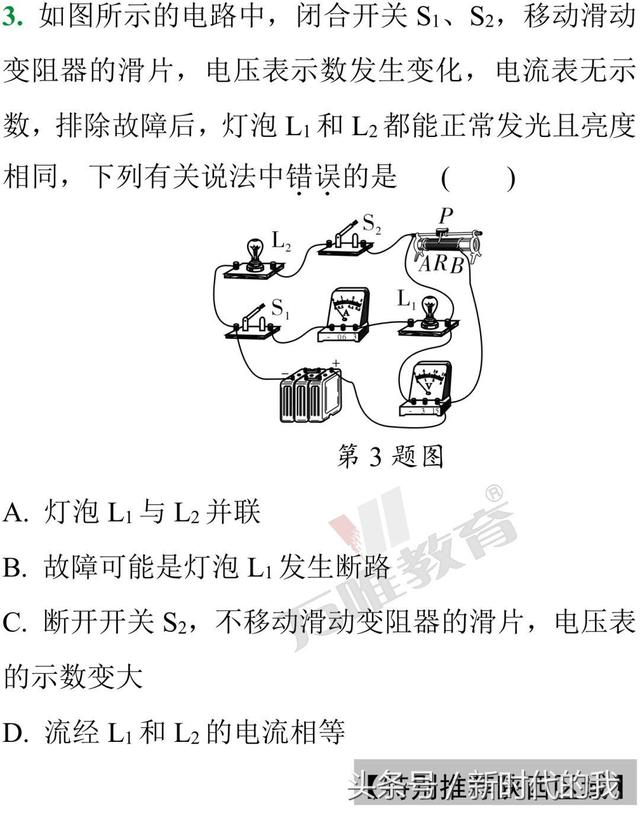

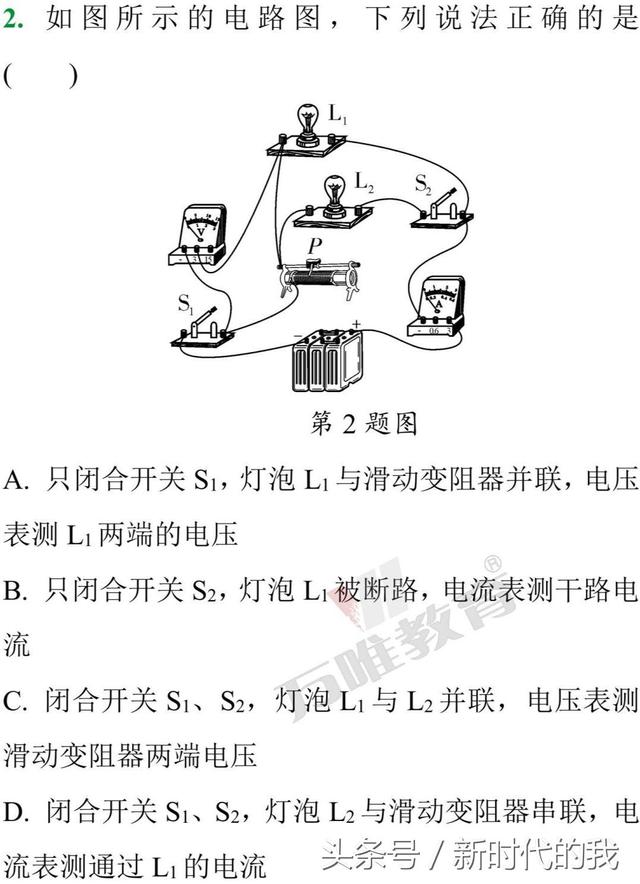

说来说去还得练

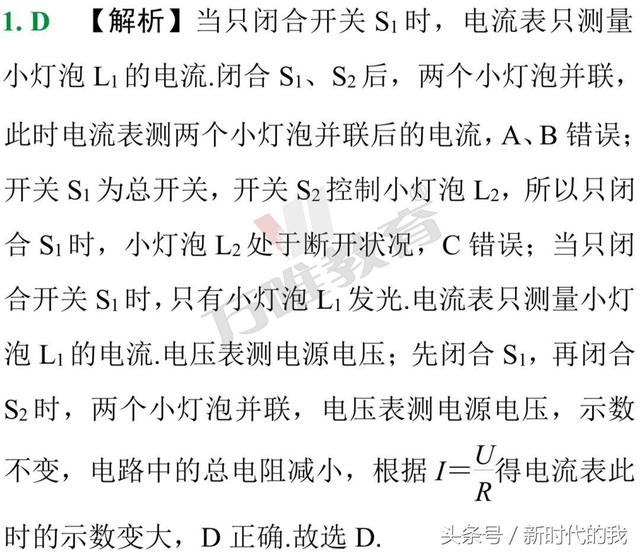

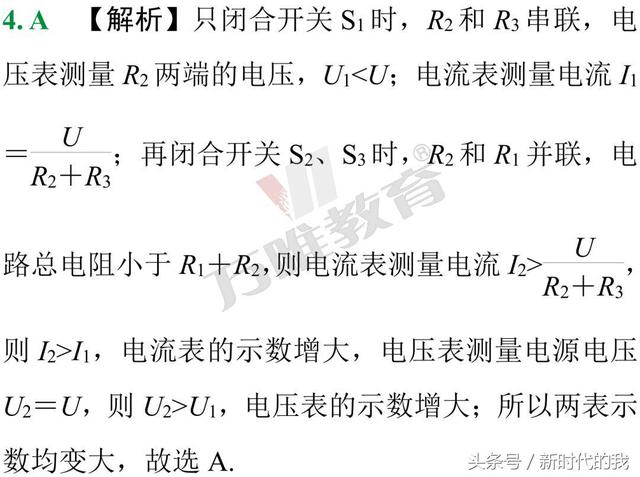

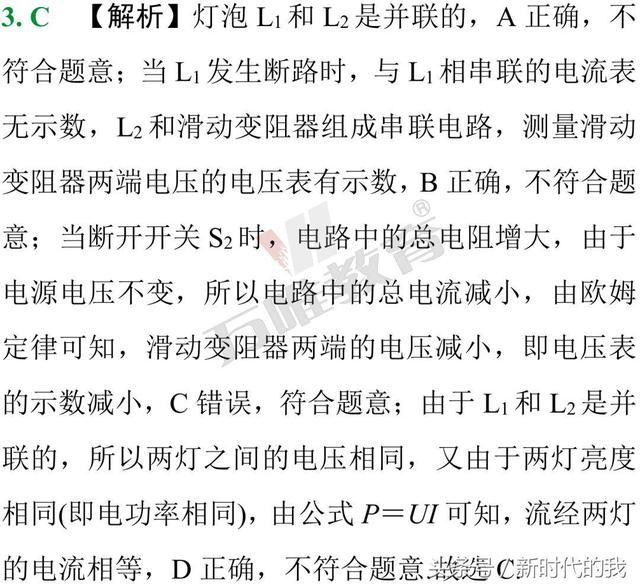

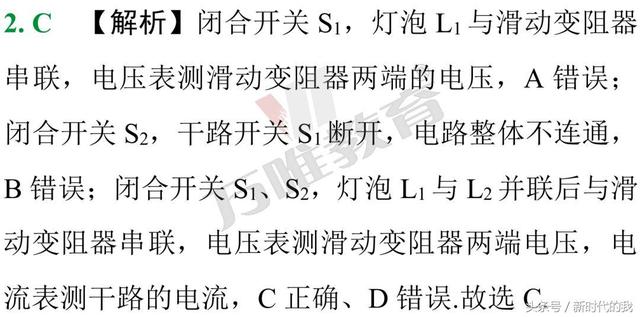

答案解析

专家密诏赶紧看

1. 串、并联电路的特点

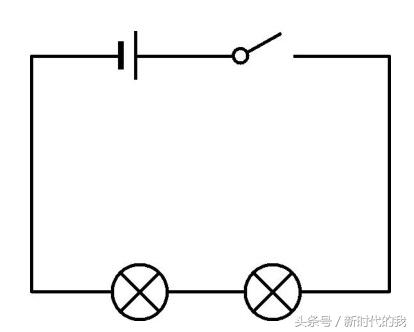

串联电路： 两个或两个以上的用电器顺次连接到电路中。(用电器“首尾相连”)

特点：

(1)电流只有一条通路

(2)用电器之间相互影响

(3)开关控制整个电路的通断，且与开关的位置无关

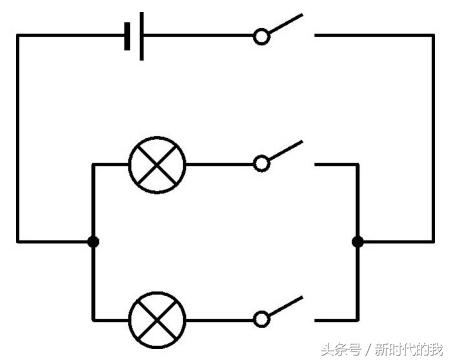

并联电路： 两个或两个以上用电器并列连在一起再连接到电路中。(用电器“首首相接、尾尾相连”)

特点：

(1)电流有多条通路

(2)用电器间互不影响

(3)干路开关控制整个电路，支路开关控制它所在的支路

2. 电路串、并联的判断

(1)利用电流流向法分析电路，从电源正极开始，沿着连通的导线依次用箭头标出电流的路线，最后回到电源负极.应注意：电流表视为通路，电压表视为断路.

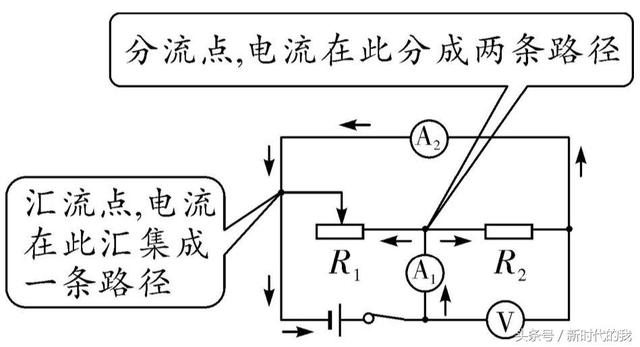

(2)观察电流是否有分流点和汇流点.若电路中电流只有一条路径，则各元件串联；若电路中有分流点和汇流点即电流的路径大于一条，则分流点和汇流点之间的各元件并联.如图所示，两电阻R1、R2并联.

3. 电表测量对象的判断

(1)利用拆除法判断电流表测量对象，拆除电流表后，用电器不能正常工作，则该用电器为电流表的测量对象.

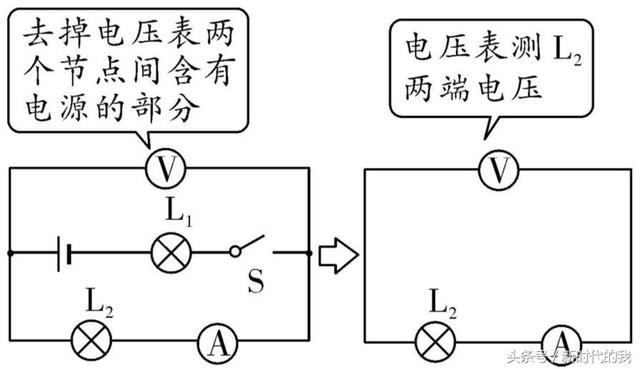

(2)利用去电源法判断电压表测量对象.以电压表接在电路中的两个节点为分点，将两点间含有电源的部分电路去掉，分析电压表与哪个用电器构成闭合回路，电压表就测哪个用电器两端的电压.
